16チャンネル シネマ オーディオ プロセッサ AIB-3000

16チャンネル シネマ オーディオ プロセッサ
AIB-3000

バス マネージメントによるDTSサラウンド

無料見積もりを取得します

概要

技術仕様

製品サポート

ダウンロード

概要

AIB-3000 は、5.1/7.1 オーディオフォーマットおよび最大 16 チャンネルのイマーシブオーディオに対応する、主要な現行および旧式の DCI サーバーすべてと互換性のある、スタンドアロン型の 16 チャンネル シネマ オーディオプロセッサーです。

本機は、認証を受けた DTS サラウンドシネマ劇場において、正確な音響システムキャリブレーションと、拡張された低音管理機能を備えたフルレンジのサラウンドスピーカーの活用により、圧倒的なサラウンド音響体験を提供します。

AIB-3000 は、デジタル-アナログ変換器（DAC）としても機能し、内蔵ブースモニター、マイク、外部オーディオメディアプレーヤー用インターフェースなど、さまざまな補助オーディオ入力を備えています。 さらに、イーサネット経由でリモートから入力ソースの切り替えが可能です。加えて、HM-100 アドオンを使用することで、AC3 などのエンコードされた音声フォーマットに対応する HDMI 入力もサポートします。

ハイライト

  1. ユーザーフレンドリーなGUI
  2. 使いやすいボリューム・ノブと内蔵ブース・モニター・スピーカー
  3. コントロール・インターフェースを表示するLCDディスプレイ
  4. DTSサラウンド・シネマに準拠したルーム・キャリブレーション
  5. サラウンド・ベース・マネージメント
  6. 内蔵クロスオーバー(3ウェイ)
  7. 最大16チャンネルのオーディオ処理機能とDACコンバーター
  8. Hi/Vi-N出力による柔軟な接続性
  9. 非同期入力とマイク入力により、柔軟なオーディオ統合と直接マイク接続が可能
  10. HM-100 オプションモジュールは HDMI/SPDIF インターフェースを提供し、DTS/AC3 デコードに対応します。

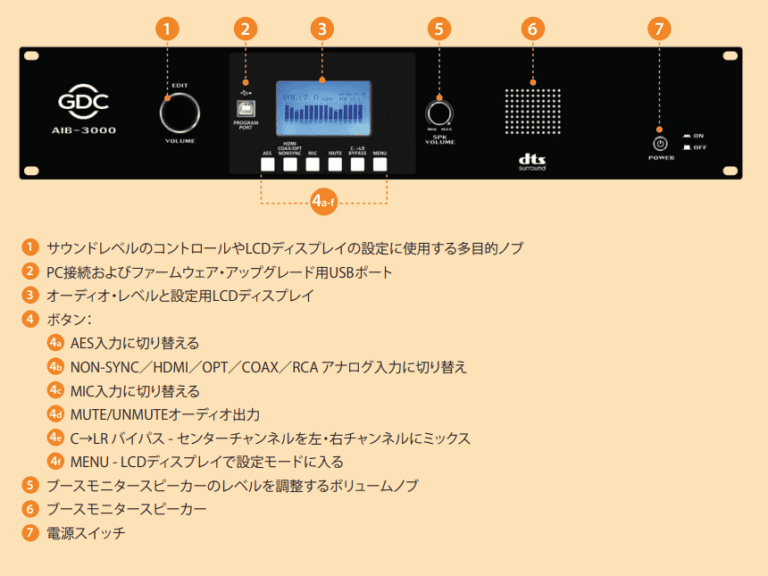

AIB-3000 フロントパネル

16チャンネル シネマ オーディオ プロセッサ AIB-3000

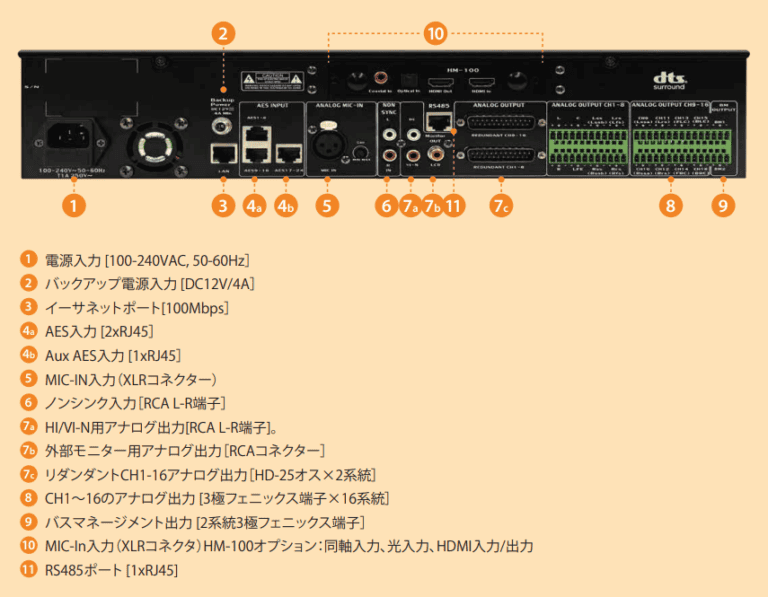

AIB-3000 バックパネル

16チャンネル シネマ オーディオ プロセッサ AIB-3000

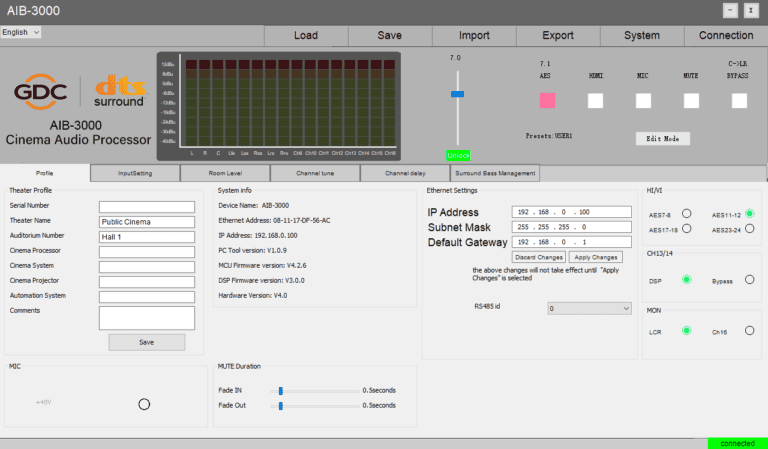

AIB-3000 コントロールインターフェース

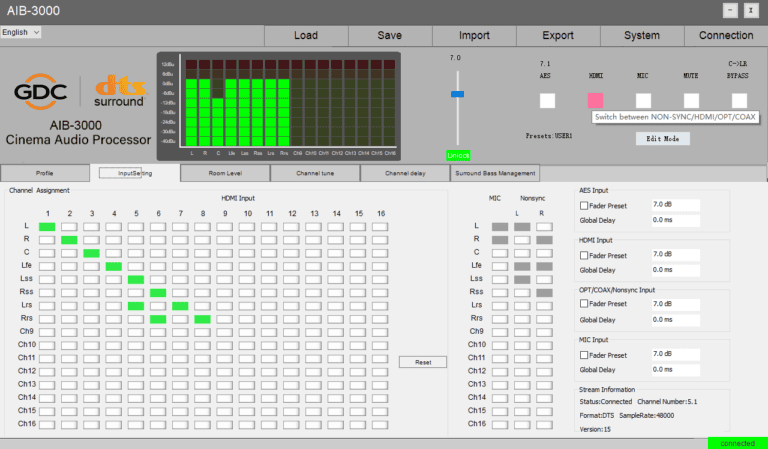

AIB-3000 コントロールインターフェース
AIB-3000 コントロールインターフェース

AIB-3000シネマ・オーディオ・プロセッサーの主な特長

AIB-3000シネマ・オーディオ・プロセッサーは、サポートにより正確なオーディトリアム音響システムのキャリブレーションを実現します：
  • 最先端のDTSサラウンドチューニング技術
  • 直感的なチャンネルミキサーを用いたスピーカー構成の高い柔軟性
  • シンプルなインターフェースで複雑な音色調整を行うための強力な混合GEQ/PEQ
  • チャンネル間およびスピーカードライバー間の位相調整を行うための精密なタイム操作モジュール
  • 最大3ウェイのクロスオーバー、選択可能なフィルタータイプおよびカットオフスロープ
  • すべてのサラウンドチャンネルに対するカスタマイズ可能な低音管理
  • パラメトリックEQ
  • ブースモニター出力
  • 組み込みの信号ジェネレーター、設定可能なフェードイン/フェードアウト時間を持つミュート、広いダイナミックレンジ
  • オーディオ入力レベル表示、簡単な設定バックアップおよび復元

DTSサラウンド・シネマの主な利点

AIB-3000シネマオーディオプロセッサを使用すると、DTS Surround Cinemaのガイドラインに準拠したスピーカー配置で、フルレンジサラウンドスピーカーとDTSターゲットカーブを完備した認証された「DTS Surround Cinema」シアターを設計することが可能です。認証されたDTS Surround Cinemaシアターは、認定技術者による現地認証が必要です。

DTSサラウンド・シネマの主な利点

標準DCPフォーマット

    • 認証されたDTS Surround Cinemaシアターは、標準の5.1/7.1 DCPを再生できます。
    • 映画は最高の音で響く 最適化されたDTSターゲットカーブと最先端のチューニング技術により、DTS Surround Cinemaソリューションで驚異的な音質を実現します。
    • サラウンドサウンドシアターにおける全体的なプレゼンテーション品質を大幅に改善する拡張された周波数範囲を特徴としています。

IAB向けDTS:Xへのステッピングストーン

    • 認証されたDTS Surround Cinemaは、IABシアターのDTS:Xへのステッピングストーンとなり、既存のスピーカーとその配置を維持しながらシームレスなアップグレードを可能にします。

映画観客への強い認識

  • DTS Surround Cinemaを宣伝するためのマーケティング素材、劇場プレートが提供されます。

16チャンネル シネマ オーディオ プロセッサ AIB-3000

Specifications of AIB-3000

バランス・アナログ出力
  • THD+N: <0.005%
  • Frequency response: +/-0.5dB (20 Hz – 20K Hz)
  • Dynamic range: >105dB

AES3入力

  • Connector: 3 x RJ-45 balanced
  • Impedance: 110 Ohms
  • Input level: 0.5 – 10 Vpp

非同期入力

  • Connector:2x RCA unbalanced
  • Maximum input level: +8.2dBu
  • Impedance: 10K Ohms

マイク入力

  • Connector: Female XLR balanced or unbalanced
  • Maximum gain: +32 dB
  • Phantom supply: +48 V switchable
  • Impedance: 750 Ohms (balanced) or 375 Ohms (unbalanced)
アナログ出力CH1-16＆サラウンド・ベース・チャンネルBM1-2
  • Connector: 18x 3-pin Phoenix Balanced
  • Frequency range: 20 Hz – 20,000 Hz
  • Impedance: 100 Ohms (balanced) or 50 Ohms (unbalanced)
  • Maximum output level: +13 dBu
冗長アナログ出力 CH1-16
  • Connector: 2x Male HD-25 balanced
  • Frequency range: 20 Hz – 20,000 Hz
  • Impedance: 100 Ohms (balanced) or 50 Ohms (unbalanced)
  • Maximum output level: +13 dBu
Hi/Vi-N
  • Connector: 2x RCA unbalanced
モニタリング出力（L+C+R合計）
  • Connector: 1x RCA unbalanced
ブースモニタースピーカー
  • Selectable source: LCR mix or a specific channel*
  • Main power input: AC 100V-240V 50/60Hz
  • Backup power input: DC +12VDC, 4A
  • Maximum power: <50W
  • Standard operating temperature: 0°C to 40°C (32°F to 104°F)
  • Non-operating temperature: -10°C to 60°C (14°F to 140°F)
  • Standard operating humidity: 20% to 80% non-condensing
  • Non-operating humidity: 20% to 80% non-condensing
  • Dimensions (WxHxD): 483 x 88 x 300 mm (19” x 3.5” x 11.8”)
  • Net weight: 3.9 kg (8.6 lbs)
  • Shipping dimensions (WxHxD): 526 x 130 x 430 mm (20.7” x 5.1” x 16.9”)
  • Shipping weight: 4.8 kg (10.6 lbs)
* 注意：5.1/7.1コンフィギュレーションでは、特定のチャンネルを選択することが可能です。15.1構成の場合、チャンネルはLCRミックスに固定されます。

Specications of HM-100 (Add-On)

  • HDMI 2.0（PCM 7.1、DTS デジタルサラウンド 5.1／AC3 5.1）
  • 同軸（PCM 2.0、DTS デジタルサラウンド 5.1／AC3 5.1)
  • 光デジタル（PCM 2.0、DTS デジタルサラウンド 5.1／AC3 5.1）
  • HDMI 2.0 出力（ビデオパススルー）4K／60Hz
  • DTS デジタルサラウンド 5.1
  • AC3 5.1
  • PCM 2.0
  • PCM 5.1／7.1（HDMI のみ）
  • 32KHz, 44.1KHz, 48KHz, 96KHz
  • 125x106x22mm (4.92” x 4.17” x 0.87”)
  • 0.09 kg (0.20 lbs)
  • 165 x 40 x 142mm (6.50” x 1.57” x 5.59”)
  • 0.14 kg (0.31 lbs)

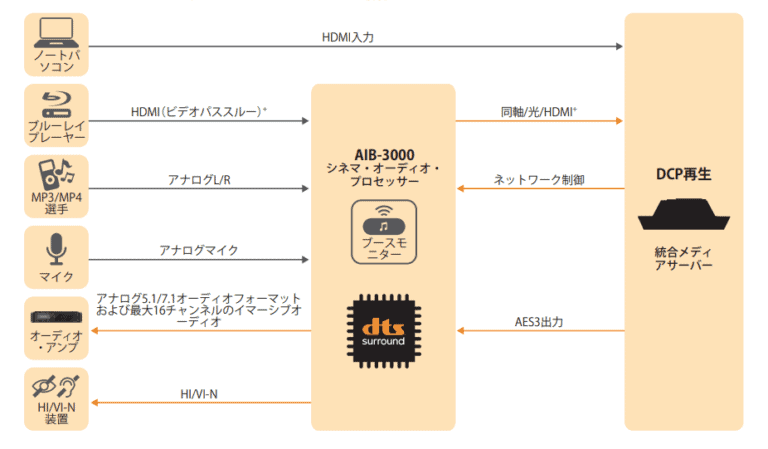

AIB-3000と外部オーディオ機器の回路図*

16チャンネル シネマ オーディオ プロセッサ AIB-3000

* 実際のシステム構成は、特定のアプリケーション要件によって異なる場合があります。詳細はGDCまでお問い合わせください。

* AIB-3000にHM-100オプションを搭載した場合、HDMIおよびSPDIF入力に対応します。

フェーダーリモート

GDCの内蔵シネマ音響プロセッサー付きIMBとAIB-3000をシームレスに連携するよう設計されたフェーダーリモコン「
FR-2000」と「FR-1000」をご紹介します。どちらのリモコンも、将来的なニーズに対応可能な拡張性のある音声コントロール
用ユーザーインターフェースを備えています。

FR-2000の主な特長

  1. 大画面で視認性が向上
  2. テーブル設置および壁掛けに対応
  3. Wi-Fiおよび有線イーサネット接続に対応
16チャンネル シネマ オーディオ プロセッサ AIB-3000

AIB-3000 寸法

16チャンネル シネマ オーディオ プロセッサ AIB-3000

HM-100 寸法

16チャンネル シネマ オーディオ プロセッサ AIB-3000
