Procesador de audio de cine de 16 canales AIB-3000

Procesador de audio de cine de 16 canales
AIB-3000

DTS Surround con Administracion de Bass Mejorada

Descripción general

El AIB-3000 es un procesador de audio cinematográco independiente de 16 canales, compatible con los principales servidores DCI actuales y antiguos, compatibles con formatos de audio 5.1/7.1 y audio inmersivo de hasta 16 canales. Ofrece una experiencia de sonido envolvente excepcional en salas de cine DTS Surround Cinema certi cadas, gracias a la calibración precisa del sistema de sonido y al uso de altavoces envolventes de rango completo con gestión de graves mejorada.



El AIB-3000 también puede funcionar como conversor digital-analógico (DAC), ofreciendo varias entradas de audio auxiliares, incluyendo un monitor de cabina integrado, un micrófono y una interfaz para reproductores multimedia externos. Además, puede conmutar las fuentes de entrada de forma remota a través de Ethernet. Además, es compatible con HDMI con formatos de audio codi cados como AC3 con el complemento HM-100.

Ventajas

       1. Interfaz gráfica de usuario fácil de usar

       2. Perilla de volumen fácil de usar y altavoz de monitoreo de cabina incorporado

       3. Pantalla LCD para mostrar la interfaz de control.

       4. Calibración de sala compatible con DTS Surround Cinema

       5. Administración de Bass envolventes

       6. El crossover incorporado (tres vías) mejora la calidad del audio y reduce el costo de instalación

       7. Capacidad de procesamiento de audio de hasta16 canales y DAC.

       8. Las salidas Hi/Vi-N proporcionan conectividad flexible

       9. Las entradas de micrófono brindan integración de audio flexible y conectividad directa de micrófono

     10. El módulo opcional HM-100 proporciona una interfaz HDMI/SPDIF y admite decodi cación DTS/AC3

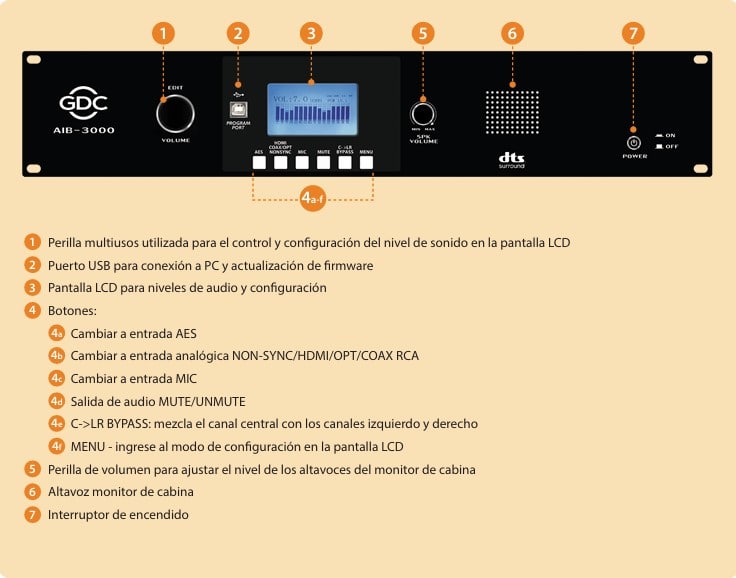

AIB-3000 Panel Frontal

Procesador de audio de cine de 16 canales AIB-3000

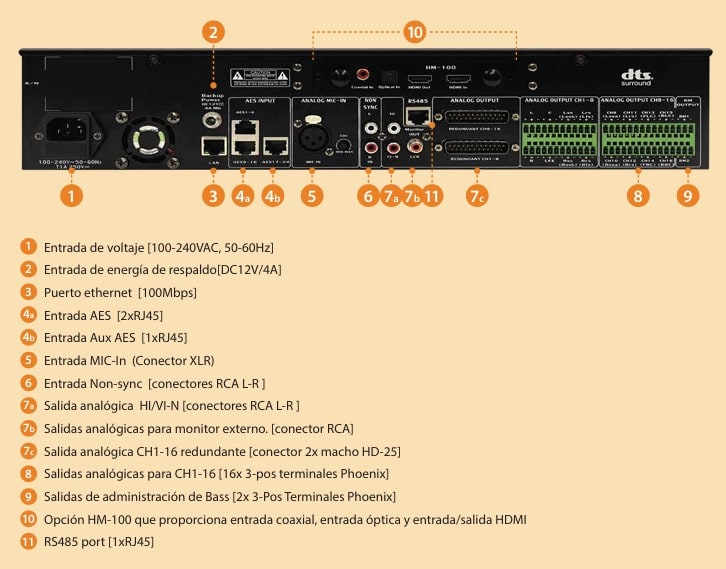

AIB-3000 Panel posterior

Procesador de audio de cine de 16 canales AIB-3000

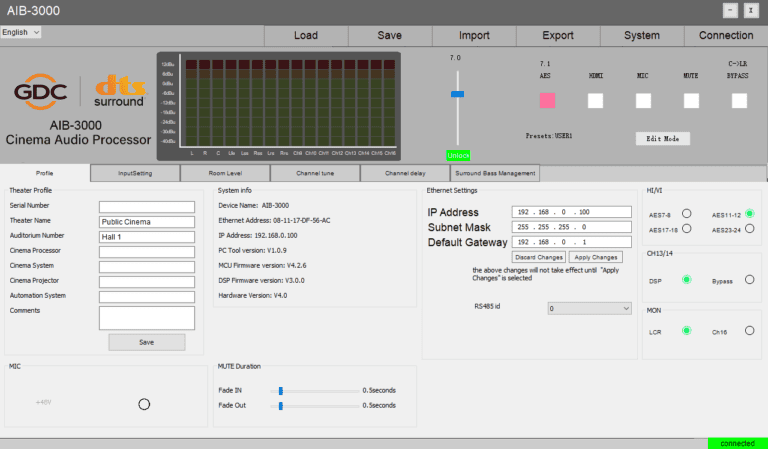

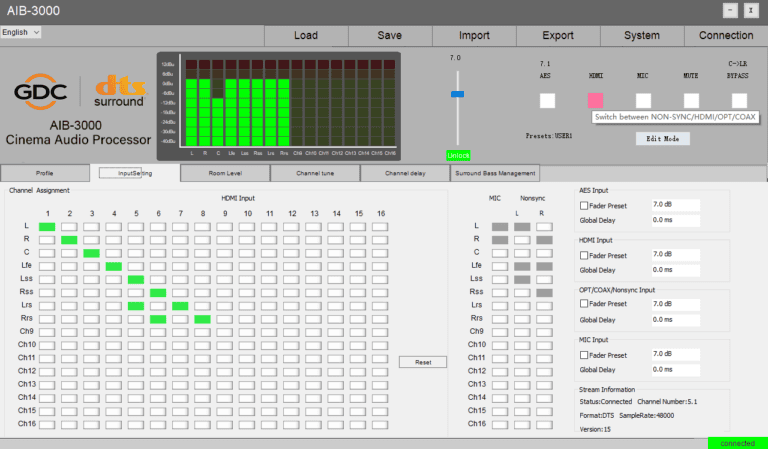

Interfaz gráfica del usuario

Características clave del procesador de audio cinematográfico AIB-3000

El procesador de audio de cine AIB-3000 logra una calibración precisa del sistema de sonido del auditorio al admitir:

      • Prácticas de sintonización DTS Surround de última generación

      • Administración de Bass envolventes

      • Ecualizador gráfico de 1/3 de octava con controles independientes de graves y agudos (canales no LFE)

      • Ecualizador paramétrico (canal LFE)

      • Cruces de 3 vías con tipo de filtro seleccionable y pendiente configurable

      • Fader (ajuste de ganancia), retardo de canal global e individual

      • Salida del monitor de cabina

      • Generador de señal incorporado, silencio con tiempos de aparición y desaparición gradual configurables, amplio rango dinámico

      • Visualización del nivel de entrada de audio, copia de seguridad y restauración de configuración sencilla

      • Enrutamiento y duplicación de canales

Beneficios clave del cine envolvente DTS

Con el procesador de audio de cine AIB-3000, ahora es posible diseñar un “Cine envolvente DTS” certificado con una disposición de altavoces que siga las pautas del Cine  DTS con envolventes de rango completo y curva con objetivo DTS. Un cine envolvente DTS certificado requiere certificación en sitio por parte de un técnico autorizado.

Uso de formatos DCP estándar

Los auditorios de cine con certificación DTS Surround Cinema pueden reproducir formatos DCP 5.1/7.1 estándar.



Cada película sonará lo mejor posible

         • Los objetivos de curva X optimizados y las prácticas de sintonización de última generación brindan una calidad de sonido

           sorprendente con la solución DTS Surround Cinema.

         • Presenta un rango de frecuencia extendido para mejorar significativamente la calidad general de la presentación en el cine con sonido envolvente.



Un paso más hacia DTS:X para IAB

Un sistema DTS Surround Cinema certificado es un paso más hacia DTS:X para el cine IAB, lo que permite realizar actualizaciones sin inconvenientes y al mismo tiempo mantener los altavoces existentes y sus posiciones



Una fuerte identidad para los cinéfilos

Se proporcionan materiales de marketing, incluida una placa de teatro, para promover DTS Surround Cinema.



Procesador de audio de cine de 16 canales AIB-3000

Especificaciones del AIB-3000

Salida analogica balanceada

  • THD+N: <0.005%
  • Respuesta de frecuencia: +/-0.5dB (20 Hz – 20K Hz)
  • Rango Dinamico: >105dB

AES3 entrada

  • Connector: 3 x RJ-45 balanced
  • Impedancia: 110 Ohms
  • Nivel de entrada: 0.5 – 10 Vpp

Entrada de Non-sync

  • Conector:2x RCA balanceado
  • Nivel de entrada: +8.2dBu
  • Impedancia: 10K Ohms

Entrada de microfono

  • Connector: Hembra XLR balanceado o sin balancear
  • Maxima ganancia: +32 dB
  • Suministro fantasma: +48 V switchable
  • Impedancia: 750 Ohms (balanceado) o 375 Ohms (unbalanceado)

Salida analógica CH1-16 y canal de Bass envolventes BM1-2

  • Conector: 18x 3-pin Phoenix Balanceado

  • Rango de frecuencia: 20 Hz – 20,000 Hz
  • Impedancia: 100 Ohms (balanceado) o 50 Ohms (unbalanceado)
  • Nivel maximo de salida: +13 dBu

Salida analogica redundante CH1-16

  • Conector: 2x Macho HD-25 balancedo
  • Rango de frecuencia: 20 Hz – 20,000 Hz
  • Impedancia: 100 Ohms (balanceado) o 50 Ohms (unbalanceado)
  • Nivel maximo de salida: +13 dBu

Hi/Vi-N

  • Conector: 2x RCA unbalanceado

Salida de monitoreo (L+C+R resumido)

  • Conector: 1x RCA unbalanceado

Altavoz monitor de cabina

  • Fuente seleccionable: mezcla LCR o un canal específico*
  • Entrada de energia principal: AC 100V-240V 50/60Hz
  • Entrada de energia de respaldo: DC +12VDC, 4A
  • Poder maximo: <50W
  • Temperatura de funcionamiento estándar: 0°C to 40°C (32°F to 104°F)
  • Temperatura no operativa: -10°C to 60°C (14°F to 140°F)
  • Humedad de funcionamiento estándar: 20% to 80% sin condensacion
  • Humedad no operativa: 20% to 80% sin condensacion
  • Dimensiones (WxHxD): 483 x 88 x 300 mm (19” x 3.5” x 11.8”)
  • Peso Neto: 3.9 kg (8.6 lbs)
  • Dimensiones de envio (WxHxD): 526 x 130 x 430 mm (20.7” x 5.1” x 16.9”)
  • Peso de envio: 4.8 kg (10.6 lbs)

* Nota: En la configuración 5.1/7.1, es posible elegir un canal específico. En la configuración 15.1, el canal está fijo a la mezcla LCR.

Especificaciones del HM-100 (complemento)

  • HDMI 2.0 (PCM 7.1, DTS Digital Surround 5.1/ AC3 5.1)
  • COAXIAL (PCM 2.0, DTS Digital Surround 5.1/ AC3 5.1)
  • OPTICAL (PCM 2.0, DTS Digital Surround 5.1/ AC3 5.1)
  • Salida HDMI 2.0 (Transferencia de vídeo) 4K/60Hz
  • DTS Digital Surround 5.1
  • AC3 5.1
  • PCM 2.0
  • PCM 5.1/7.1 (solo HDMI)
  • 32KHz, 44.1KHz, 48KHz, 96KHz
  • 125x106x22mm (4.92” x 4.17” x 0.87”)
  • 0.09 kg (0.20 lbs)
  • 165x 40 x 142mm (6.50” x 1.57” x5.59”)
  • 0.14 kg (0.31 lbs)

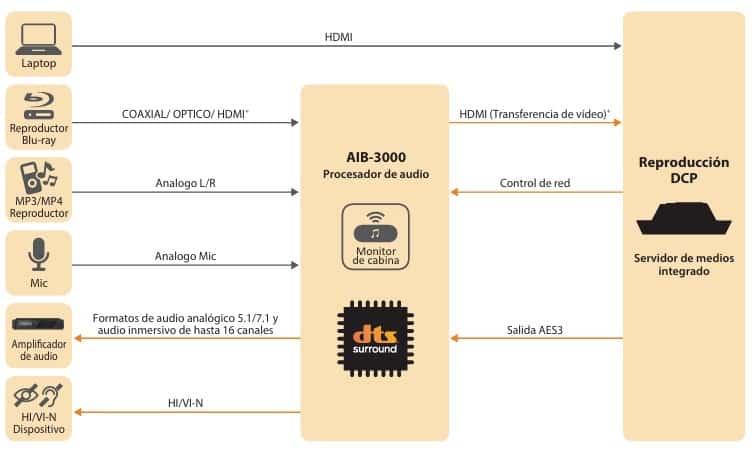

Esquema del AIB-3000 con equipo de audio externo*

Procesador de audio de cine de 16 canales AIB-3000

* La configuración real del sistema puede variar según los requisitos específicos de la aplicación. Comuníquese con GDC para obtener más detalles.

* Para AIB-3000 con opción HM-100 que proporciona entradas HDMI y SPDIF.

Fader Remote

Presentamos los controles remotos de fader FR-2000 y FR-1000, diseñados para integrarse a la perfección con GDC IMB, que incorpora un procesador de audio cinematográ?co. Ambos controles remotos de fader cuentan con una interfaz de usuario de control de audio expandible para adaptarse a futuras necesidades.

Principales benecios del FR-2000

  1. Pantalla más grande para una legibilidad superior
  2. Apto para montaje en mesa o pared
  3. Conectividad Wi-Fi y Ethernet por cable
Procesador de audio de cine de 16 canales AIB-3000

Dimensiones del AIB-3000

Procesador de audio de cine de 16 canales AIB-3000

Dimensiones del HM-100

Procesador de audio de cine de 16 canales AIB-3000
