Processeur audio cinéma 16 canaux AIB-3000

Processeur audio cinéma 16 canaux
AIB-3000

DTS Surround avec gestion des basses améliorée

Aperçu

L’AIB-3000 est un processeur audio cinéma 5.1/7.1/15.1 autonome compatible avec tous les serveurs multimédias actuels et anciens. L’AIB-3000 crée une expérience sonore surround sensationnelle pour les salles de cinéma certifiées DTS Surround Cinema en réalisant un calibrage précis du système audio et un surround complet grâce à sa gestion améliorée des basses.

L’AIB-3000 offre un processeur audio de qualité supérieure à 16 canaux et un convertisseur numérique-analogique. Il dispose d’un ensemble de fonctionnalités étendu, notamment un moniteur de cabine intégré, un microphone et une interface avec des lecteurs multimédias audio externes. L’AIB-3000 est également capable de changer de source d’entrée à distance via Ethernet. De plus, il prend en charge le HDMI avec des formats audio encodés tels que l’AC3 grâce au module complémentaire HM-100.

Les points forts

  1. Interface utilisateur facile à utiliser
  2. Bouton de volume facile à utiliser et contrôle des haut-parleurs depuis la cabine intégré
  3. Ecran LCD pour afficher l’interface de contrôle
  4. Calibration avec la salle de cinéma compatible DTS Surround
  5. Gestion des basses Surround
  6. Le filtre intégré (à trois voies) améliore la qualité audio et réduit les coûts d’installation
  7. Capacité de traitement audio jusqu’à 16 canaux et convertisseur DAC
  8. Les sorties Hi/Vi-N offrent une connectivité flexible
  9. Les entrées non synchronisées et microphone offrent une intégration audio flexible et une connectivité directe du microphone
  10. Le module optionnel HM-100 fournit une interface HDMI/SPDIF et prend en charge le décodage DTS/AC3

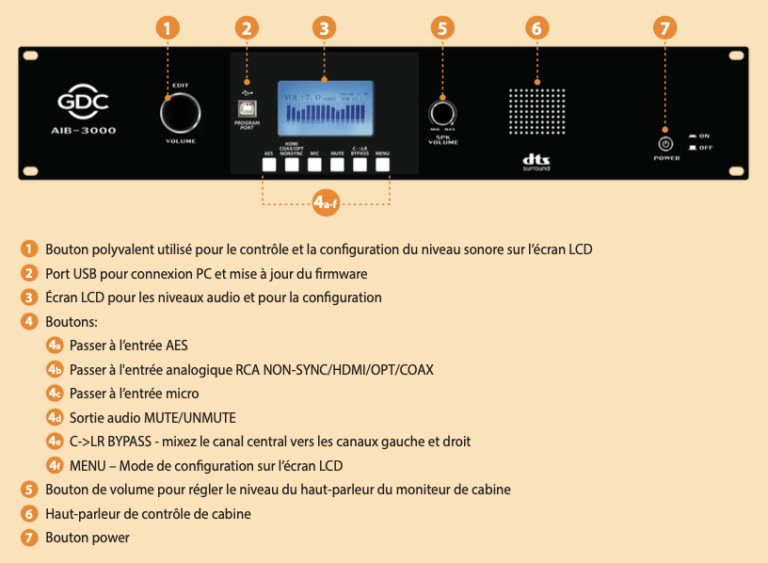

AIB-3000 Façade avant

Processeur audio cinéma 16 canaux AIB-3000

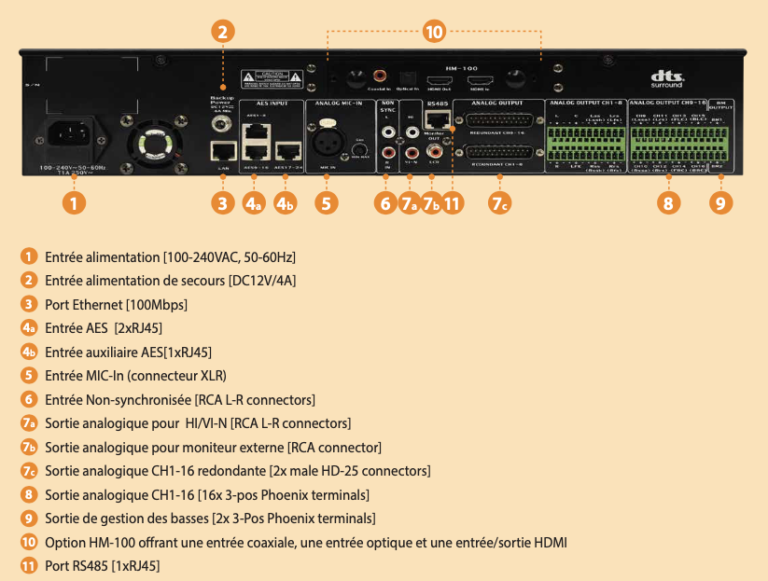

AIB-3000 Panneau arrière

Processeur audio cinéma 16 canaux AIB-3000

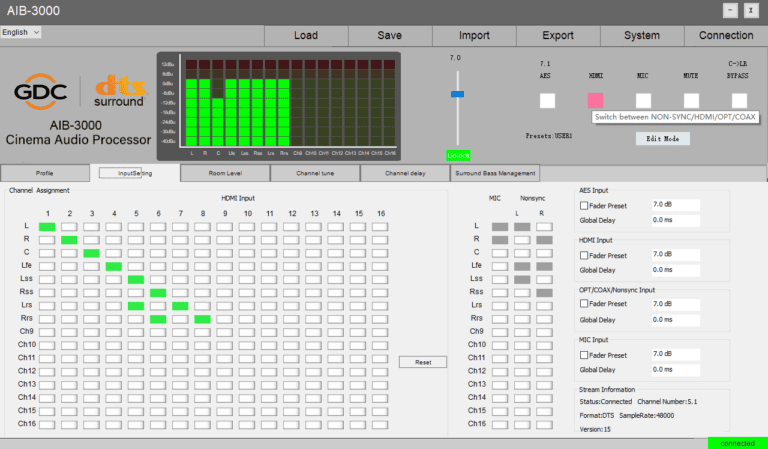

Interface graphique de l'utilisateur

Principales caractéristiques du processeur audio cinéma AIB-3000

Le processeur audio de cinéma AIB-3000 permet un étalonnage précis du système sonore d’une salle de cinéma en prenant en charge

  • Pratiques de réglage de pointe DTS Surround
  • Grande flexibilité pour la confirmation des enceintes avec des mélangeurs de canaux intuitifs
  • GEQ/PEQ mixte robuste pour un réglage sophistiqué du timbre avec des interfaces simples
  • Modules de manipulation temporelle précise pour l’alignement de phase entre les canaux et les enceintes
  • Jusqu’à 3 croisements avec types de filtres sélectifs et pentes de coupure
  • Gestion des basses personnalisable pour tous les canaux surround
  • Égaliseur paramétrique
  • Sortie moniteur de cabine
  • Générateur de signal intégré, mute avec temps de fondu d’entrée/sortie configurable, large plage dynamique
  • Affichage du niveau d’entrée audio, sauvegarde et restauration facile de la configuration

Les avantages clés du DTS Surround Cinema

Grâce au processeur audio cinéma AIB-3000, il est désormais possible de concevoir une salle certifiée « DTS Surround Cinema » avec

une disposition d’enceintes conforme aux directives DTS Surround Cinema, incluant des enceintes surround large bande et la courbe

cible DTS. Une salle certifiée DTS Surround Cinema nécessite une certification sur site par un technicien agrée.

Formats DCP standard

Les auditoriums certifiés DTS Surround Cinema peuvent lire les DCP 5.1/7.1 standard.



Pour le meilleur son pour chaque film

• La courbe cible DTS optimisée ainsi que les pratiques de réglage de pointe offrent une qualité sonore époustouflante avec la solution DTS Surround Cinema.

• Doté d’une gamme de fréquences étendue qui améliore considérablement la qualité de présentation dans le cinéma en son surround.



Un tremplin pour DTS:X pour IAB

Un système DTS Surround Cinema certifié est un tremplin vers DTS:X pour IAB, permettant des mises à niveau transparentes tout en conservant les enceintes existantes et leurs positions.



Une identité forte auprès des cinéphiles

Des supports marketing, notamment une plaque, sont fournis pour promouvoir le DTS Surround Cinema.

Caractéristiques de l’AIB-3000

Sortie analogique symétrique

  • THD+N: <0.005%
  • Fréquence de réponse : +/-0.5dB (20 Hz – 20K Hz)
  • Plage dynamique : >105dB

Entrée AES3

  • Connecteur: 3 x RJ-45 équilibré
  • Impédance: 110 Ohms
  • Niveau d’entrée: 0.5 – 10 Vpp

Entrée Non-syncchronisée

  • Connecteur:2x RCA déséquilibré
  • Niveau maximim d’entrée: +8.2dBu
  • Impédance: 10K Ohms

Entrée microphone

  • Connecteur: XLR femelle équilibré ou déséquilibré
  • Gain maximal: +32 dB
  • Alimentation fantôme : +48 V commutable
  • Impédance: 750 Ohms (symétrique) ou 375 Ohms (asymétrique)

Sortie analogique CH1-16 & canal de basses surround BM1-2

  • Connecteur: 18x 3-pin Phoenix équilibré
  • Gamme de fréquence: 20 Hz – 20,000 Hz
  • Impédance: 100 Ohms (équilibré) ou 50 Ohms (déséquilibré)
  • Niveau maximum de sortie: +13 dBu

Sortie analogique redondante CH1-16

  • Connecteur: 2x Male HD-25 équilibré
  • Gamme de fréquence: 20 Hz – 20,000 Hz
  • Impédance: 100 Ohms (équilibré) ou 50 Ohms (déséquilibré)
  • Niveau maximum de sortie: +13 dBu

Hi/Vi-N

  • Connecteur: 2x RCA déséquilibré

Surveillance de sortie (L+C+R additionnés)

  • Connecteur: 1x RCA équilibré

Enceinte de cabine

  • Source sélectionnable: LCR mix ou un canal spécifique*
  • Entrée d’alimentation principale : AC 100V-240V 50/60Hz
  • Entrée d’alimentation de secours : DC +12VDC, 4A
  • Puissance maximale : <50W
  • Température de fonctionnement standard : 0°C to 40°C (32°F to 104°F)
  • Température hors fonctionnement : -10°C to 60°C (14°F to 140°F)
  • Humidité de fonctionnement standard : 20% to 80% sans condensation
  • Humidité hors fonctionnement : 20% to 80% sans condensation
  • Dimensions (LxHxP): 483 x 88 x 300 mm (19” x 3.5” x 11.8”)
  • Poids net : 3.9 kg (8.6 lbs)
  • Dimensions d’expédition (LxHxP): 526 x 130 x 430 mm (20.7” x 5.1” x 16.9”)
  • Poids d’expédition : 4.8 kg (10.6 lbs)

* Note: Dans la configuration 5.1/7.1, il est possible de choisir un canal spécifique. Dans la configuration 15.1, le canal est fixé au mix LCR.

Caractéristiques du HM-100 (module complémentaire)

  • HDMI 2.0 (PCM 7.1, DTS Digital Surround 5.1/ AC3 5.1)
  • COAXIAL (PCM 2.0, DTS Digital Surround 5.1/ AC3 5.1)
  • OPTICAL (PCM 2.0, DTS Digital Surround 5.1/ AC3 5.1)
  • Sortie HDMI 2.0 (transmission vidéo) 4K/60Hz
  • DTS Digital Surround 5.1
  • AC3 5.1
  • PCM 2.0
  • PCM 5.1/7.1 (HDMI seulement)
  • 32KHz, 44.1KHz, 48KHz, 96KHz
  • 125x106x22mm (4.92” x 4.17” x 0.87”)
  • 0.09 kg (0.20 lbs)
  • 165 x 40 x 142mm (6.50” x 1.57” x 5.59”
  • 0.14 kg (0.31 lbs)

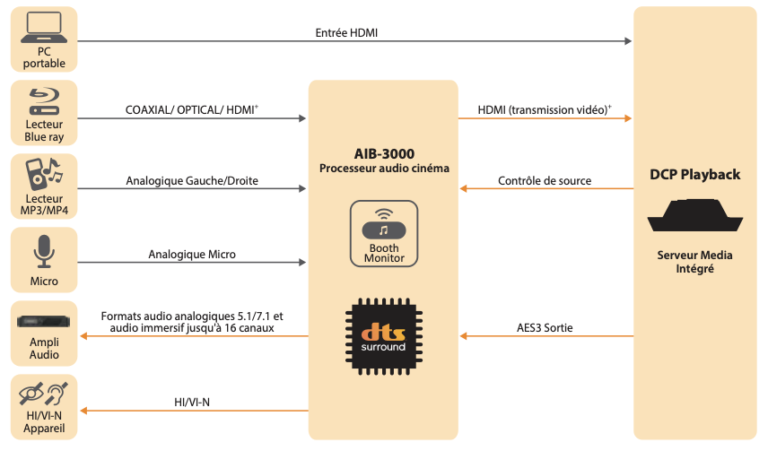

Schéma de l'AIB-3000 avec équipement audio externe*

Processeur audio cinéma 16 canaux AIB-3000

* La configuration du système peut varier en fonction des exigences spécifiques de l’application. Veuillez contacter GDC pour plus de détails.

* Pour AIB-3000 avec option HM-100 fournissant des entrées HDMI et SPDIF.

Fader à distance

Découvrez les télécommandes de fader FR-2000 et FR-1000, conçues pour s’intégrer parfaitement à l’AIB-3000 et au server GDC IMB, dotés d’un processeur audio de cinéma intégré. Ces deux télécommandes disposent d’une interface utilisateur de contrôle audio évolutive pour s’adapter aux futurs besoins.

Les bénéces clés du FR-2000

  1. Écran plus grand pour une meilleure lisibilité
  2. Convient pour un montage mural ou sur table
  3. Wi-Fi, et connectivité Ethernet laire
Processeur audio cinéma 16 canaux AIB-3000

Dimensions de l’AIB-3000

Processeur audio cinéma 16 canaux AIB-3000

Dimensions de l’AIB-3000

Processeur audio cinéma 16 canaux AIB-3000
