16通道影院音頻處理器 AIB-3000

16通道影院音頻處理器
AIB-3000

帶有增強低音管理的DTS Surround Cinema 環景音

概要

AIB-3000是一款獨立運作的16通道影院音頻處理器,可兼容當前市面主流及傳統的DCI伺服器,支援5.1/7.1音頻格式以及多達16通道的音頻處理。 DTS Surround Cinema環景音官方認證的影廳通過精確的聲音系統校準,並利用帶有增強型低音管理功能的全頻環繞揚聲器系統,呈現震撼的環繞聲體驗。

AIB-3000也可作為數模轉換器(DAC)使用,包含內置監聽揚聲器,並提供多種輔助音頻輸入介面,包含麥克風及外部媒體播放器模擬輸入。此外,該設備支援透過乙太網路遠程控制,並可通過HM-100擴充模塊,支援帶有AC3等編碼音訊格式的HDMI/SPDIF數位輸入。

主要優勢

  1. 環繞聲低音管理
  2. 符合DTS Surround Cinema 環景音標準的空間校準
  3. 內置分頻器(三分頻),提升音頻質量並降低安裝成本
  4. 高達16通道的音頻處理能力以及DAC轉換器
  5. 帶音量旋鈕的內置監聽揚聲器
  6. 非同步和麥克風輸入提供靈活的音頻整合和麥克風的直接連接
  7. HM-100可選模塊提供了HDMI/SPDIF接口,並且支DTS/AC3解碼功能
  8. 12V備用電源
  9. LCD顯示屏顯示控制介面
  10. 直觀易用的使用者介面

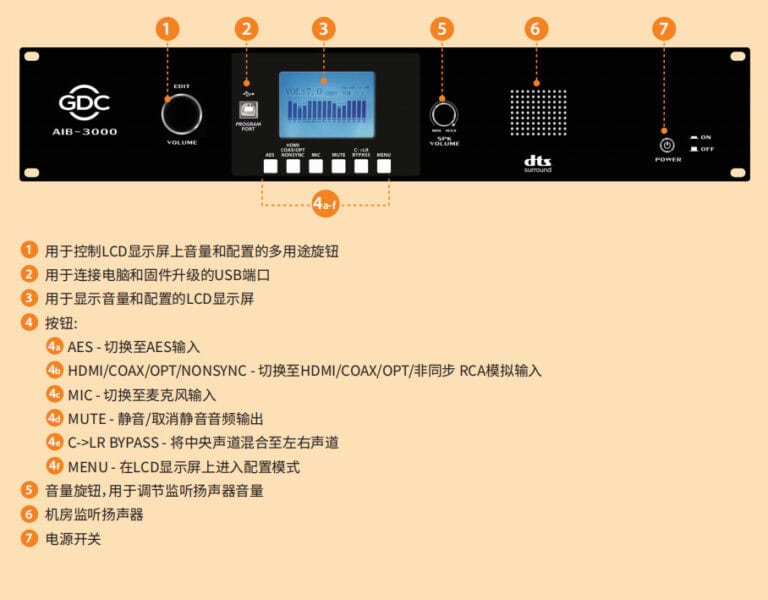

AIB-3000 前面板

AIB-3000 前面板

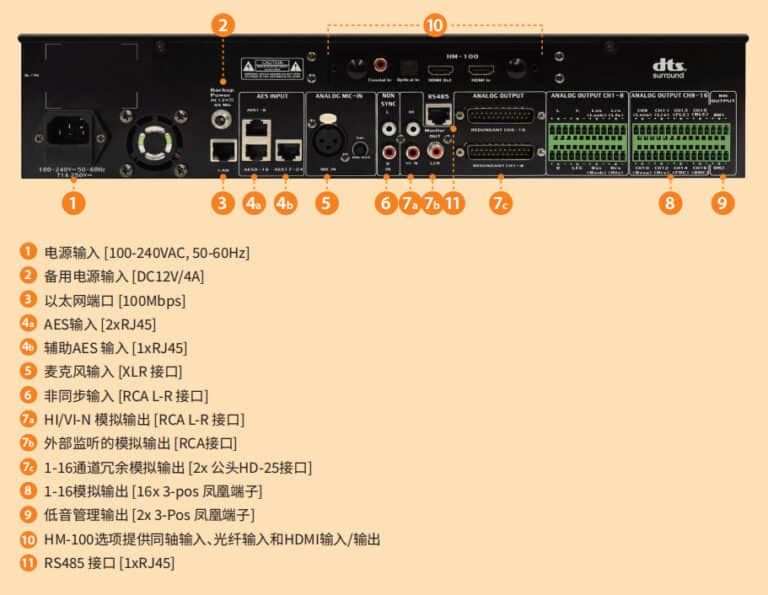

AIB-3000 後面板

16通道影院音頻處理器 AIB-3000

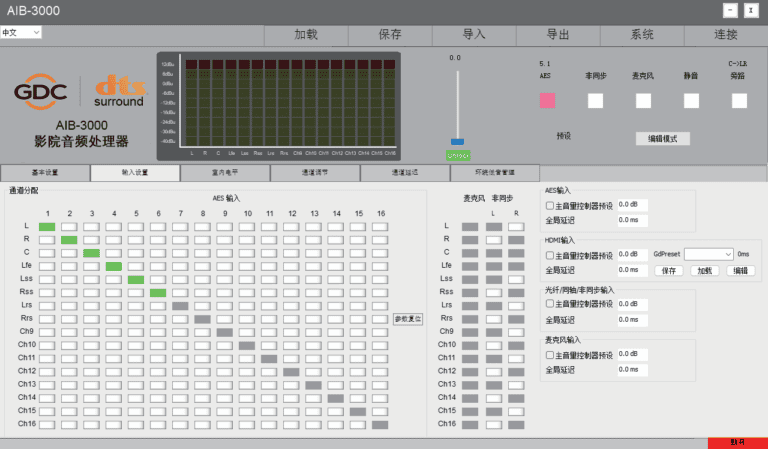

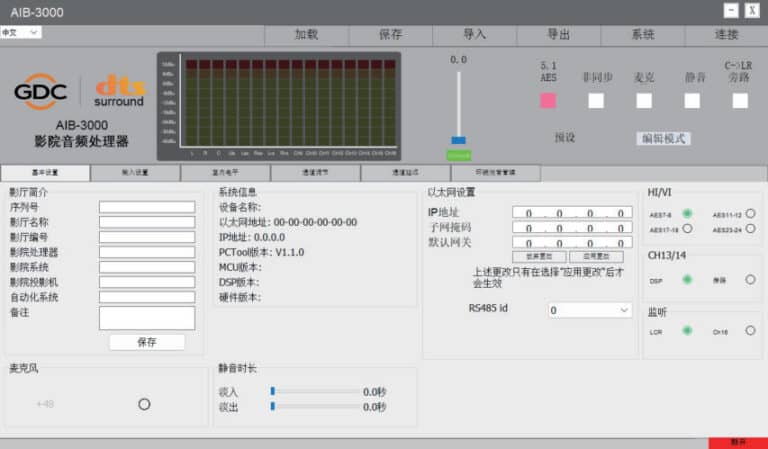

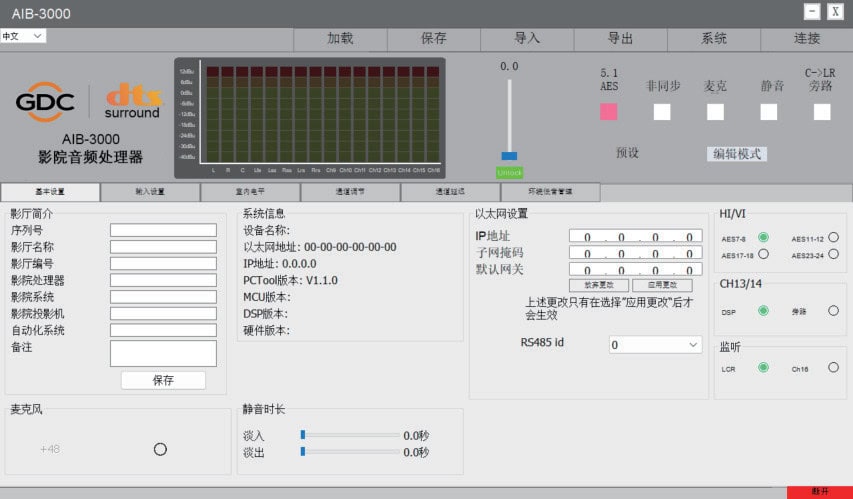

用户操作界面

影院音頻處理器AIB-3000的主要特點

AIB-3000影院音頻處理器通過支持以下功能實現精確的影廳聲音系統校準:

  • 最先進的DTS環繞聲調音技術
  • 透過直觀的通道混音器實現揚聲器配置的高度靈活性
  • 強大的混合 GEQ/PEQ,可通過簡單的介面實現精確的音色調校
  • 精確的時間控制模塊,用於通道和揚聲器驅動器之間的相位調整
  • 具備可選濾波器類型和可配置斜率的三分頻
  • 可為所有環繞聲道提供客製化低音管理
  • 參數均衡器
  • 監聽揚聲器輸出
  • 內置訊號產生器,靜音,可配置淡入/淡出時間,動態範圍廣
  • 顯示音訊輸入電平

DTS Surround Cinema 音效廳的主要優勢

通過安裝AIB-3000影院音頻處理器,現在就可以打造一個“DTS Surround Cinema 環景音”影廳,其揚聲器佈局需符合 DTS Surround Cinema 環景音影院指南,具有全頻帶環繞聲,並以DTS目標曲線進行影廳調試。 DTS Surround Cinema 環景音影廳認證需要由授權技術人員進行現場認證。

使用標準DCP格式
經認證的DTS Surround Cinema 環景音影廳可以播放標準的5.1/7.1 DCP。



每一部電影都更動聽

  • 結合最佳化的 DTS目標曲線與先進調音技術,DTS Surround Cinema 環景音方案可呈現震撼優異的戲院音效體驗。
  • 具有擴展的頻率範圍,可顯著提高環繞聲影廳的整體呈現品質。

可輕鬆升級為支援IAB的DTS:X臨境音影廳
經過認證的 DTS Surround Cinema 環景音影廳可保留現有揚聲器及其位置,輕鬆升級為支援IAB的DTS:X臨境音影廳。



強大的品牌影響力
可取得影廳認證授權牌等行銷資料,用以推廣DTS Surround Cinema 環景音影廳。

16通道影院音頻處理器 AIB-3000

AIB-3000的技術參數

平衡模擬輸出

  • THD+N: <0.005%
  • 頻率響應: +/-0.5dB (20 Hz – 20K Hz)
  • 動態範圍: >105dB

AES3 輸入

  • 接口: 3 x RJ-45 平衡
  • 阻抗: 110 Ω
  • 輸入電平: 0​​.5 – 10 Vpp

非同步輸入

  • 接口: 2x RCA 非平衡
  • 最大輸入電平: +8.2dBu
  • 阻抗: 10K Ω

麥克風輸入

  • 接口: 卡依母頭 平衡或非平衡
  • 最大增益: +32 dB
  • 幻象電源: +48 V 可切換
  • 阻抗: 750 Ω (平衡) or 375 Ω (非平衡)

模擬輸出CH1-16及環繞低音通道BM1-2

  • 接口: 18x 3-鳳凰頭 平衡
  • 頻率範圍: 20 Hz – 20,000 Hz
  • 阻抗: 100 Ω (平衡) 或 50 Ω (非平衡)
  • 最大輸出電平: +13 dBu

冗餘模擬輸出CH1-16

  • 接口: 2x 公頭 HD-25 平衡
  • 頻率範圍: 20 Hz – 20,000 Hz
  • 阻抗: 100 Ω (平衡) 或 50 Ω (非平衡)
  • 最大輸出電平: +13 dBu

Hi/Vi-N

  • 接口: 非平衡 2x RCA

監聽輸出 (L+C+R混合)

  • 接口:非平衡  1x RCA

監聽揚聲器

  • 可選擇來源: LCR 混合或特定通道*
  • 主電源輸入: 交流 100V-240V 50/60Hz
  • 備用電源輸入: 直流 +12VDC, 4A
  • 最大功率: <50W
  • 標準工作溫度: 0°C – 40°C (32°F – 104°F)
  • 非工作溫度: -10°C – 60°C (14°F – 140°F)
  • 標準工作濕度: 20% – 80%,非凝結
  • 非工作濕度: 20% – 80%,非凝結
  • 尺寸 (WxHxD): 483 x 88 x 300 mm (19” x 3.5” x 11.8”)
  • 淨重: 3.9 公斤 (8.6 磅)
  • 裝運尺寸 (WxHxD): 526 x 130 x 430 mm (20.7” x 5.1” x 16.9”)
  • 裝運重量: 4.8 公斤 (10.6 磅)

* 注意:在5.1/7.1配置中,可以選擇特定的通道。在15.1配置中,固定為LCR混合通道。

HM-100(附加組件)的技術參數

  • HDMI 2.0(PCM 7.1聲道,DTS數字環繞聲5.1聲道/ AC3 5.1聲道)
  • COAXIAL(PCM 2.0聲道,DTS數字環繞聲5.1聲道/ AC3 5.1聲道)
  • OPTICAL(PCM 2.0聲道,DTS數字環繞聲5.1聲道/ AC3 5.1聲道)
  • HDMI2.0 輸出(視頻直通) 4K/60Hz
  • DTS 數字環繞聲5.1
  • AC3 5.1
  • PCM 2.0
  • PCM 5.1/7.1(僅限HDMI介面)
  • 32KHz, 44.1KHz,48KHz,96KHz
  • 125 x 106 x 22 mm(4.92”x4.17”x0.87”)
  • 0.09 kg (0.20 lbs)
  • 165 x 40 x 142 mm(6.50” x 1.57” x 5.59”)
  • 0.14 kg (0.31 lbs)

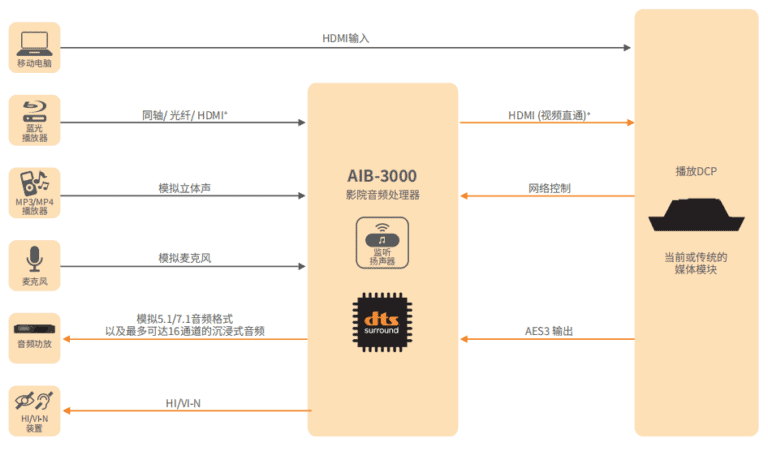

AIB-3000與外部音頻設備連接的示意圖*

16通道影院音頻處理器 AIB-3000

*實際的系統配置可能會根據特定的應用要求而有所不同。請聯絡GDC以了解更多詳細資訊。

* 對於配備HM-100的AIB-3000設備來說,可提供HDMI和SPDIF輸入接口

遙控器

推出的FR-2000和FR-1000遙控器,是專為AIB-3000與GDC內置影院音頻處理器的IMB實現無縫集成而設計。兩款遙控器都具備可拓展的音頻控制使用者介面,以滿足未來的需求。

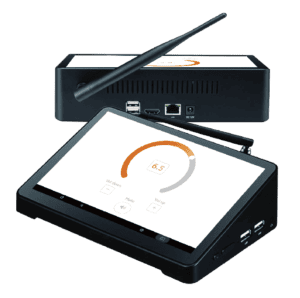

FR-2000的核心優勢

  • 更大的螢幕,帶來更出色的可讀性
  • 適用於桌面或壁掛安裝
  • 支援Wi-Fi和有線乙太網路連接
16通道影院音頻處理器 AIB-3000

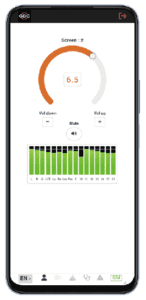

FR-1000的核心優勢

  • 性價比高
  • 體積小巧,適配各類放映間佈置
  • 支援Wi-Fi連接

16通道影院音頻處理器 AIB-3000

AIB-3000尺寸圖

16通道影院音頻處理器 AIB-3000

HM-100尺寸圖

16通道影院音頻處理器 AIB-3000
