Интегрированный медиаблок
SR-1000
Проверенный временем медиаблок с неизменной производительностью
Обзор
Компания GDC Technology находится в авангарде развития кинотехнологий с момента появления цифрового кино. Компания GDC является признанным мировым лидером в области технологий интегрированных медиа-блоков (IMB) и стремится внедрять передовые решения на рынке, обеспечивая превосходное сервисное обслуживание и техническую поддержку. SR-1000 – это медиасервер шестого поколения для цифровых кинотеатров, разработанный для обеспечения практически нулевого обслуживания и минимальной совокупной стоимости владения. SR-1000 поддерживает воспроизведение цифровых кинопакетов (DCP) стандартов SMPTE и Interop со скоростью передачи данных до 500 Мбит/с1, демонстрируя высокий стандарт качества в отрасли.
Благодаря перспективной гибкой архитектуре SR-1000 предлагает несколько доступных опций, включая 4K, встроенное бездисковое хранилище 2TB/4TB CineCache™ и встроенные опции звука формата DTS cinema, в частности, DTS Surround и DTS:X для IAB. Решение DTS:X для IAB иммерсивного аудио поддерживает стандарт SMPTE ST2098-2 immersive audio bitstream (IAB), который был разработан для обеспечения единого совместимого аудиоформата для распространения в кинотеатрах по всему миру.
Основные преимущества SR-1000 Standalone IMB™
Высокая надежность
Общая стабильность системы обеспечивается с помощью встроенной интегрированной силовой электроники, используемой в продукции медицинского и военного назначения. SR 1000 сертифицирован в SGS на 100,000 часов безотказной работы
Совместимость с проекторами 1,2,3 и 4 серии и основными производителями кинотеатральных LED экранов
Медиаблок SR-1000 органично сочетается с DLP кинопроекторами 1,2,3 и 4 серии, включая Barco, Christie и NEC обеспечивая высокую надежность и безопасность доставки контента. SR-1000 IMB также может быть адаптирован под кинотеатральные светодиодные экраны.
Различные варианты оптимизации объема памяти для повышения скорости доступа и обработки контента. До 4 ТБ встроенного кэша CineCache с такими преимуществами, как:
1. Загрузка фильма всего за 30 минут без прерывания параллельного воспроизведения
CineCache обеспечивает невероятно быструю загрузку контента. Загрузка и воспроизведение контента могут осуществляться одновременно без использования локального хранилища на дисках. Один фильм среднего размера+ может быть загружен в течение 30 минут без прерывания воспроизведения. Больше нет необходимости ждать окончания воспроизведения фильма для загрузки контента.
2. Невероятно быстрая передача контента между IMB
Для IMB с CineCache контент можно молниеносно копировать между IMB по локальной сети со скоростью 1 Гбит/с без остановки воспроизведения.Передача среднего+ фильма между IMB занимает всего около 30 минут.
3.Быстрое и надежное воспроизведение HFR и HDR контента
CineCache – это превосходная технология, обеспечивающая стабильное воспроизведение контента с высокой частотой кадров и скоростью передачи данных, значительно превышающей стандартные DCP.
До 6 ТБ благодаря бесшовной интеграции с внешними SSD накопителями в RAID массиве
Компактные и легкие RAID SSD-накопители серии PSD-4000-SSD предлагают RAID-5 3 ТБ, 4 ТБ и 6 ТБ. Кинопрокатчики могут свободно перемещать устройства PSD-4000-SSD для мгновенного обмена всей библиотекой контента с другими кинозалами.
Поддержка воспроизведение тысяч фильмов
При планировании расписания воспользуйтесь всеми преимуществами технологии Ultra Storage , которая позволяет хранить более 2000 фильмов в сочетании с Cinema Automation CA 2.0. Контент доступен для воспроизведения на любом экране в любое время. Вамбольше не нужно загружать фильмы на каждый медаиблок для воспроизведения, что экономит часы времени на управление контентом.
+Средняя продолжительность фильма составляет от 90 до 120 минут.
Встроенный Wi-Fi с интуитивно понятным пользовательским веб-интерфейсом
Все функции аудио и видео можно настраивать и контролировать удаленно через простой в использовании веб-интерфейс. Веб-интерфейс, подключенный к встроенному Wi-Fi SR-1000 удобен и интуитивно понятен. Благодаря функциям перетаскивания, фильтрации и навигации операторы могут легко переключаться между вкладками и страницами. Помимо доступа к пользовательскому интерфейсу через компьютер или ноутбук, беспроводной доступ также возможен с помощью портативных устройств, таких как смартфон или планшет.
Встроенный звук DTS Cinema Audio
SR-1000 предлагает три варианта встроенной системы обработки звука: 1) DTS Surround, 2) 15.1 кинотеатральный аудиопроцессор с DTS:X для рендеринга IAB или 3) встроенный DTS:X для рендеринга IAB до 32 каналов. Эти возможности предлагают экономически эффективные решения для полноформатных и специализированных кинозалов премиум-класса с поддержкой технологии иммерсивного звука DTS:X для IAB и DTS Surround Cinema, обеспечивая кинозалам превосходное качество звука.
Технические характеристики
Standalone Integrated Media Block™ SR-1000
• 2 x Гигабитный сетевой порт – (1GbE/RJ-45)
• 1 x eSATA 6 Gbps
• 2 x USB 3.0 (A-Type Female)
• 1 x BNC (video sync input)
• 1 x HDMI® 2.0 (вход для альтернативного контента)
• 8 x GPI (2 x RJ-45)
• 8 x GPO (2 x RJ-45)
• 24-bit AES3, до 24 каналов, 48/96 kHz (2 x RJ-45)
- До 32-каналов DTS:X для IAB декодера
- 15-канальный 1/3 октавный графический эквалайзер и независимая регулировка НЧ/ВЧ (кроме LFE)
- Параметрический эквалайзер для LFE каналов
- Глобальная задержка для всех каналов и независимая задержка(500 мс) для отдельных каналов
- Соответствие DCI
- JPEG 20002
Стандартно
2K – 24, 25, 30, 48, 50, 60 (2Д)
2K – 24, 25, 30 (3Д)
Опционально с обновлением3
HFR: 2K – 120 (2Д); 48, 50, 60 (3Д)
4K: 4K – 24, 25, 30 (2Д) - MPEG-2 SD/HD
- SMPTE и Interop Digital Cinema Packages (DCP) с битрейтом до 500 Мбит/с; IAB; DTS:X
• Преобразование цветового пространства ––
поддержка YCbCr709, Rec.709, X’Y’Z’, YCxCz
• Деинтерлейсинг (устранение чересстрочности)
• Масштабирование для поддержки 2K и 4K проекторов
• Графический веб-интерфейс пользователя
• Cinema Automation – CA2.0
• Автоматическое составление плей-листов -CA2.0
• API для управление из сторонних систем TMS, NOC
• Водяные знаки NexGuard®
• FIPS 140-2 (Сертификат безопасности 3-го уровня)
• Сторонние TMS
• Сторонние 4Д системы
• Наложение субтитров
• Поддержка проекционного Cinecanvas™
• Менее 75 Вт
• CineCache 2Тб
• Резервное локальное хранилище с опцией горячей
замены (до 32Тб) и CineCache 2Тб
• Ultra Storage – CA2.0 централизованное хранилище
контента с установленной CineCache 2Тб в каждом
зале
• Поддержка SMPTE430-10
• Размеры (ШxВxД) – 320 x 63.7 x 240 мм
• Вес – 1.4 кг
• Рабочая температура – 0°C до 40° (32°F до 104°F)
• Рабочая влажность – 20% до 90%, без конденсата
• Максимальная рабочая высота – 10,000 ft. (3,000м) над уровнем моря4
1 Зависит от выбранной конфигурации SR-1000
2 Уточните у GDC актуальную информацию по поддержке частоты кадров и разрешения
3 Необходима платная лицензия
4 Зависит от спецификации жестких дисков
Ключевые особенности встроенного 5.1/7.1/15.1 аудио процессора
Встроенный 5.1/7.1/15.1 аудио процессор
Field upgradable Built-in Cinema Audio Processor Options
The cinema audio processor license can be procured remotely from GDC Technology, unlocking the optional built-in cinema audio processor’s features.
DTS Surround Audio Processor
With the built-in cinema audio processor options, the SR-1000 offers the capability to provide superior 5.1/7.1 surround sound reproduction for uncompromising quality of DTS Surround. The embedded robust audio processing engine can achieve precise sound system calibration of the theatre by supporting
- State-of-the-art DTS Surround tuning practices
- 1/3-octave graphic EQ with independent bass and treble controls (non-LFE channels)
- Parametric EQ (choice of dedicated general LFE settings or SMPTE standard LFE settings for LFE channel)
- 3-way crossover with selectable filter type and configurable slope
- Fader (gain adjustment), global and individual channel delay
- Provides booth monitor output
- Built-in signal generator, mute with configurable fade-in/fade-out times, wide dynamic range
- Audio input level display, easy configuration backup and restore
- Channel routing & duplication
15.1 Cinema Audio Processor
A built-in 15.1 cinema audio processor is available for a DTS:X for IAB installation
DTS Surround and DTS Surround Cinema
Key Benefits
Cinemas can either use SR-1000 built-in DTS Surround audio processor in their existing theatres; or build a certified “DTS Surround Cinema” with a speaker layout following DTS cinema installation guidelines featuring full-range surrounds and DTS target curve. A certified DTS Surround Cinema requires onsite certification by an authorized DTS technician.
Using Existing DCP Formats
Theatres using the built-in DTS Surround audio processor and certified DTS Surround Cinemas can playback the existing DCPs with 5.1/7.1 surround audio.
Every Movie will Sound its Best
- Optimized X-curve targets and state-of-the-art tuning practices deliver stunning sound quality with the DTS Surround solution.
- Featuring extended frequency range to significantly improve the overall quality of presentation in surround sound theatre.
A Stepping-stone to DTS:X for IAB
Certified DTS Surround Cinemas feature all the core components of DTS:X installations and are easily upgradable to DTS:X for IAB.
Strong Identity to Moviegoers
Marketing materials including a theatre plaque are provided to promote DTS Surround Cinema.

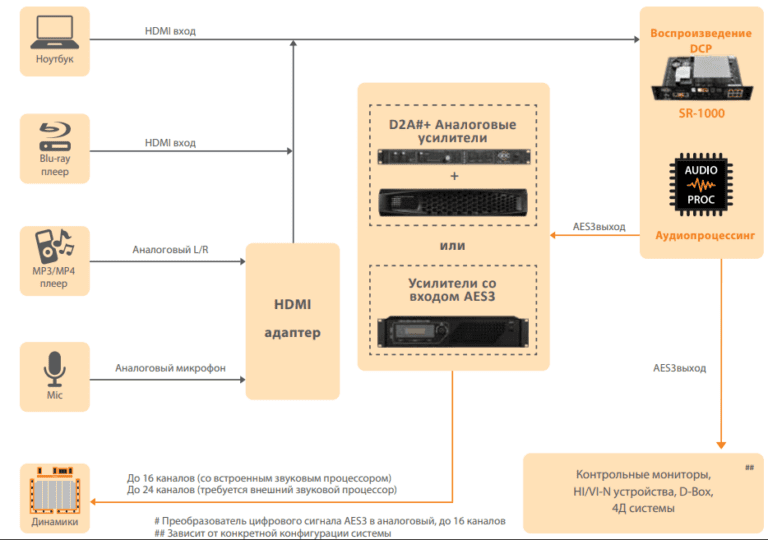

Пример использования SR-1000 IMB с цифровыми усилителями*
#Digital AES3 to Analog converter, up to 32 channels
##Depends on the specific system configuration

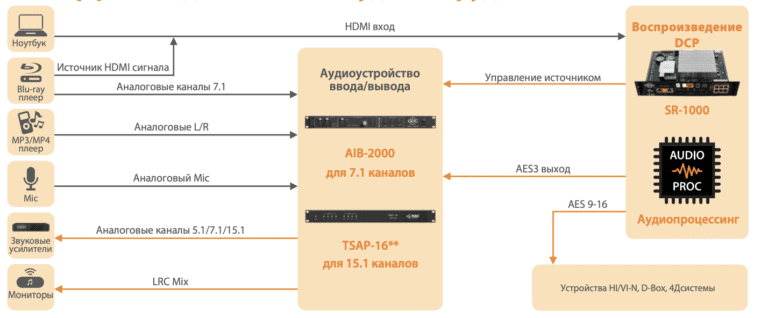

Пример SR-1000 IMB и опциональное устройство обработки звука с внешним аудиооборудованием*
Specifications
Встроенный аудиопроцессор для SR-1000
- DCP источник – 5.1/7.1 каналов и до 24 каналов для иммерсионного аудио DTS:X с IAB
- HDMI вход – 8 каналов PCM
- Микрофонный вход (через аудиобокс ввода/вывода
или HDMI адаптер) – Микрофонный вход с переключаемым фантомным питанием +48 В,регулируемым усилением
и выбираемым HPF (через аудио бокс ввода/вывода) - Несинхронный вход (через аудиобокс ввода/вывода
или HDMI адаптер) – Линейные стереовходы - Аналоговый сбалансированный звук 7.1 – 8 каналов аналоговых линейных входов
- Цифровой аудиовыход – 16/24 канала AES3, LCR мониторы, HI/VI-N, LTC (синх. для 4Д систем) и сигнал движения для DBOX
- Аналоговый выход(через аудиобокс ввода/вывода) – 8/16/24 канальный сбалансированный аналоговый линейный выход
- DSP обработка (5.1/7.1/15.1) – Полная 32 bits обработка DSP с плавающей точкой
- Графический EQ для 7/15 каналов (кроме LFE каналов)
- 1/3 октавный графический эквалайзер (27 полос)
- Полосное усиление: от -6 дБ до 6 дБ с шагом 0,1 дБ
- Низкие/Высокие для 7/15 каналов (кроме LFE каналов)
- Уровень низких частот: от -6 дБ до 6 дБ с шагом 0,1 дБ
- Уровень высоких частот: от 12 дБ до 12 дБ с шагом 0,1 дБ
- Частотный диапазон высоких: 1K / 2K / 3K / 4K Гц
- LFE параметрический эквалайзер
- Центральная частота: от 20 Гц до 120 Гц с шагом 10 Гц
- Полоса пропускания (Q): от 0,5 до 10 с шагом 0,1
- Усиление: -12 ~ 6 дБ с шагом 0,1 дБ
- LFE фильтр нижних частот – По умолчанию / SMPTE
- Кроссовер (только для 5.1/7.1)
- Режим: 2-сторонний
- Тип фильтра: Баттерворт, Линквиц-Райли
- Наклон фильтра: -6, -12, -18, -24, -36, -48 дБ /октава
- Глобальная задержка для всех каналов – -250~200мс
- Задержка звука для отдельного канала – 0~500 мс
- Регулятор громкости для всех каналов – -90дБ~10дБ (фейдер 0~10)
- Конфигурация регулировки (затухания) громкости – от 0.2 до 5.0 секунд с шагом 0.1
- Коэффициент усиления для отдельного канала–-22дБ~8дБ с шагом 0.1дБ
- Назначение каналов PCM – Да
- Генератор сигналов – 100Hz, 1KHz, 10KHz, PinkNoise, sweep
- Измеритель уровня входного аудиосигнала – 16 каналов
- Резервное копирование и восстановление – Предустановки конфигурации звука (эквализация (EQ), кроссовер, задержка канала,
глобальная задержка и усиление)
- Графический веб-интерфейс пользователя
- Cinema Automation CA2.0
- Автоматическое составление плей-листов CA2.0
- API для управления из сторонних систем TMS и NOC
Динамический диапазон (через аудиобокс ввода/вывода) – >105дБ
*The actual system configuration may vary depending on specific application requirements. Please contact GDC for further details.
Решение для иммерсивного аудио DTS:X на базе IAB
Встроенный 16 или 24-канальный декодер DTS:X на базе IAB
GDC Technology, ведущий мировой поставщик решений для цифрового кино, и DTS Inc. совместно продвигают DTS:X с поддержкой IAB – превосходную систему иммерсивного звука для кинотеатров по всему миру.
Преимущества DTS:X с технологией IAB
- Гибкие конфигурации динамиков позволяют использовать технологию в зрительных залах любого размера.
- Модернизация кинотеатров с меньшими затратами, экономия до 50% по сравнению с другими системами 3D-звука.
- Более высокая точность передачи звукового движения с помощью объектно-ориентированной аудиотехнологии.
- Обратная совместимость с системами 5.1, 7.1 и DTS:X.

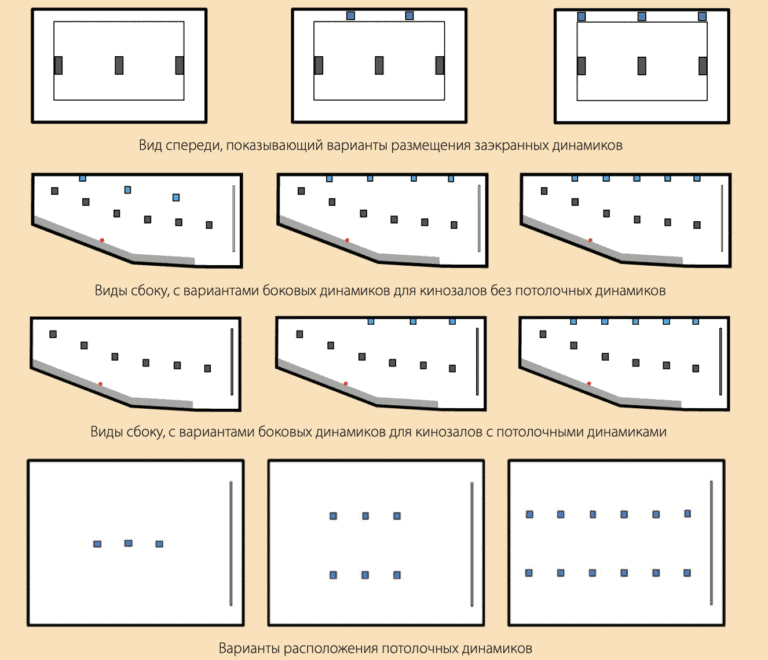

DTS:X – высокая гибкость конфигурации динамиков##
- DTS: X с технологией IAB, основан на трех уровнях конфигурации: базовой, расширенной и максимальной.
- Базовый слой охватывает все динамики в типичной конфигурации 5.1 или 7.1.
- Расширенная и максимальная конфигурации состоят из всех динамиков над слушателями и поддерживают эффекты высоты.
##Диаграммы конфигурации приведены только для справки.
Comprehensive Audio Solutions for the SR-1000 IMB
GDC presents a comprehensive range of optional audio converters specifically designed for the SR-1000 ensuring compatibility and smooth integration across multiple audio formats:
The Audio Interface Boxes AIB Series are equipped with either an 8-channel or 16-channel high-quality digital-to-analog converter (DAC) and offers auxiliary audio inputs, such as analog amplifiers, microphones, and media players, etc.
The Digital-to-Analog Converter DAC Series features 8, 12, 16, 24, and 32-channel configurations for analog output.
The AE-6703 32×32-channel Bidirectional Converter is engineered to bridge the gap between AES3 and AES67 audio standards.
Remote Fader Control
Effortlessly Manage Cinema Audio Volume
Introducing the Fader Remote FR-1000 and Fader Control FC-1000, designed to seamlessly integrate with GDC media blocks featuring built-in
cinema audio processing.
FR-1000 Fader Remote
- Compact, perfect for any setup
- Cost-effective
- Expandable to accommodate future needs
- GDC media blocks with built-in cinema audio processing
- 1 x RJ-45
- AC 100V – 240V 50/60Hz
- 482 x 44 x 91
- 1.25
