Tarjeta Multimedia Integrada
independiente™
SR-1000
IMB probado con un rendimiento consistente comprobado
Vista general
GDC ha estado a la vanguardia del desarrollo de la tecnología cinematográfica desde la llegada del cine digital. Desde el compromiso de introducir soluciones pioneras en el mercado hasta brindar un excelente servicio al cliente y soporte técnico, GDC también es reconocida mundialmente como líder en tecnología de tarjetas multimedia (IMB). El SR-1000 es el servidor multimedia de cine digital de sexta generacion de la compañia, diseñado para un mantenimiento casi nulo y un costo y un costo total de propiedad minimo. El SR-1000 admite la reproducción de paquetes de cine digital (DCP) SMPTE e Interop a velocidades de bits de hasta 500 Mbps1, lo que demuestra el alto esándar de calidad de la industria.
Con su arquitectura flexible preparada para el futuro, el SR-1000 ofrece varias opciones asequibles, que incluyen 4K, un almacenamiento CineCacheTM de 2TB/4 TB sin disco integrado y opciones de audio de cine DTS integradas, como DTS Sorround y DTS:X para formatos IAB. Su solución DTS:X para IAB audio inmersivo es compatible con el estándar SMPTE ST2098-2 de flujo de bits de audio inmersivo (IAB), que fue desarrollado para ofrecer un único formato de audio interoperable para la distribución teatral global.
1 Dependiendo de la opción SR-1000 elegida.
SR-1000 IMB: Highest Performance in Reliability
Certified by SGS for 100,000 Hours Mean-Time-Between-Failure
Beneficios clave del SR-1000 IMB Independiente ™
Alta fiabilidad
Con la electrónica de potencia incorporada que se utiliza en productos médicos y militares, se garantiza la estabilidad general del sistema. SR-1000 cuenta con certificación SGS para un tiempo medio entre fallas (MTBF) de 100 000 horas.
Compatibilidad con proyectores de las series 1, 2, 3 y 4
El SR-1000 IMB se integra perfectamente con los proyectores DLP Cinema@ series 1, 2, 3 y 4, incluidos Barco, Christie y NEC, para garantizar una entrega de contenido altamente confiabl y segura.
Diferentes opciones para optimizar la capacidad de almacenamiento, mejorar el acceso al contenido y las velocidades de procesamiento. CineCache integrado de hasta 4TB, con ventajas como:
- Ingesta de peliculas en solo 30 minutos sin interrumpir la reproducción simultánea. CineCache permite una ingesta e contenido increíblemente rápida durante la reproducción. La ingesta y reproducción de contenido se pueden realizar simultáneamente sin almacenamiento en el disco duro local. se puede ingestar una película promedio+ en 30 minutos sin interrumpir la reproducción. Ya no es necesario esperar a que finalice la reproducción de la película para ingerir contenido.2.
- Transferencia de contenido increíblemente rápida entre IMBs Con CineCache, el contenido se puede copiar a la velocidad del rayo a través de IMB por medio de LAN de 1 Gbps sin interrupción de la reproducción. Una película promedio+ solo tarda aproximadamente 30 minutos es transferirse entre IMBs.
- Reproducción de alta velocidad y alta confiabilidad de contenidos HFR y HDR CineCache es una tecnología superior que proporciona una reproducción de contenido de alta confiabilidad con altas velocidades de fotogramas y velocidades de datos mucho más altas que las de los DCP estándar.
* El tiempo de ejecución de una película promedio es de entre 90 y 120 minutos.
Hasta 6Tb mediante integración perfecta con almacenamiento RAID SDD externo
La serie PSD-2000-SDD de almacenamiento RAID SSD compacta y liviana que ofrece RAID-5 de 3Tb y 6Tb. Los expositores pueden mover cómodamente la caja PSD-4000-SSD para compartir instantaneamente toda la biblioteca de contenidos con otras salas.
Admite la reproducción de miles de películas
Aproveche al máximo la programación de espectáculos con la tecnología Ultra Storage, que es capaz de almacenar más de 2000 películas cuando se combina con Cinema Automation CA2.0. El contenido está disponible para su reproducción en cualquier pantalla, en cualquier momento. Ya no necesita ingerir contenido en cada pantalla para su reproducción, lo que ahorra horas de tiempo para la operación de administración de contenido.
Opciones de audio de cine DTS integradas
El SR-1000 ofrece tres opciones de procesamiento de audio integradas: 1)DTS Sorround, 2) Procesador de audio de cine 15.1 con DTS:X para renderizado IAB, o 3) DTS:X integrado para renderizado de hasta 32 canales. Estas opciones son soluciones rentables para salas premium de gran formato y especializados para DTS:X para audio inmersivo IAB y DTS Sorround Cinema, proporcionando al cine una calidad de audio superior.
Wi-Fi integrado con interfaz de usuario intuitiva basada en web
Tanto las funciones de audio como las de video se pueden configurar y controlar de forma remota a través de la interfaz de usuario basada en web fácil de usar. La interfaz de usuario basada en web conectada al Wi-Fi integrado SR-1000 es fácil de usar e intuitiva. Con las funciones de arrastrar y soltar, filtrar y navegar, los operadores pueden cambiar fácilmente entre pestañas o páginas. Además de acceder a la interfaz de usuario a través de una computadora o una computadora portátil, el acceso inalámbrico también se habilita mediante el uso de dispositivos de mano como un teléfono inteligente o una tableta.
Opciones de procesador de audio de cine incorporado actualizables en campo
La licencia del procesador de audio de cine se puede adquirir de forma remota a través de GDC Technology, desbloqueando las funciones del procesador de audio de cine integrado opcional.
Procesador de audio envolvente DTS
Una opción de procesador de audio DTS Surround integrado proporciona una reproducción de sonido envolvente 5.1/7.1 superior para una calidad sin concesiones de DTS Surround. Con la función de gestión de graves habilitada, el procesador de audio DTS Surround redirige con precisión las frecuencias bajas de los canales envolventes a los subwoofers dedicados de gestión de graves izquierdo y derecho, compensando las limitaciones de los altavoces envolventes a la hora de reproducir tonos graves profundos.
El robusto motor de procesamiento de audio integrado puede lograr una calibración precisa del sistema de sonido del cine a través de una interfaz de usuario SR-1000 fácil de usar que admite
- Gestión de graves DTS Surround con selección independiente de tipo de filtro, pendiente, frecuencia de corte, ganancia y fase para las bandas altas y bajas de cada canal envolvente, así como ecualizador paramétrico de 3 bandas.
- Limitador de audio de 8 canales**
- Sintonización DTS Surround de última generación
- Ecualizador gráfico de 1/3 de octava con controles independientes de graves y agudos (canales no LFE)
- EQ paramétrico (elección de configuraciones LFE generales dedicadas o configuraciones LFE estándar SMPTE para el canal LFE)
- Crossover de 2 vías con tipo de filtro seleccionable y pendiente configurable
- Fader (ajuste de ganancia), retardo de canal global e individual
- Salida del monitor de cabina
- Generador de señal incorporado, silencio con tiempos de aparición y desaparición gradual configurables, amplio rango dinámico
- Visualización del nivel de entrada de audio, copia de seguridad y restauración de configuración sencilla
- Enrutamiento y duplicación de canales
** Aplicable para altavoces activos o pasivos con crossover incorporado
Limitador de audio: proteja el equipo de audio y mejore la calidad del audio
Gestión de graves: amplía la respuesta de baja frecuencia de los canales envolventes
15.1 Procesador de audio
Hay disponible un procesador de audio de cine 15.1 incorporado para reemplazar un procesador de cine externo para una instalación de audio inmersivo DTS:X para IAB.
Una sala de cine envolvente DTS
Para lograr la certificación como “Cine envolvente DTS”, la disposición de los altavoces debe diseñarse para cumplir con las pautas de Cine envolvente DTS. Esta disposición abarca sonidos envolventes de rango completo y sigue meticulosamente la curva objetivo de DTS para un rendimiento de audio óptimo. Además, el proceso de certificación La adquisición de un cine envolvente DTS implica una evaluación integral in situ realizada por un técnico DTS autorizado para garantizar el cumplimiento de los más altos estándares.
Beneficios clave
- Uso de formatos DCP existentes
Los cines que utilizan el procesador de audio DTS envolvente incorporado y los cines DTS envolventes certificados pueden reproducir SMPTE y DCP estándar de interoperabilidad con pista de audio envolvente 5.1/7.1. - Cada película sonará como se pretende
La curva objetivo DTS y las prácticas de sintonización de última generación ofrecen una calidad de sonido impresionante para mejorar significativamente la experiencia auditiva en DTS Surround Cinema. - Un trampolín hacia DTS:X para IAB
Los cines envolventes DTS certificados cuentan con los componentes principales de las instalaciones DTS:X y se pueden actualizar fácilmente a DTS:X para IAB.. - Fuerte identidad para los cinéfilos
• Desde 1993, la marca DTS ha sido sinónimo de innovación y sonido de la más alta calidad.
• Se proporcionan materiales de marketing, incluida una placa de teatro, para promover DTS Surround Cinema.
Descargo de responsabilidad: Aprox. El 70 % se basa en un estudio realizado durante dos sesiones separadas de pruebas a ciegas en las que participaron más de 200 profesionales de la industria cinematográfica para determinar las preferencias de la audiencia en cuanto a la calidad del sonido en CineAsia 2023, celebrada en Bangkok.
¿Qué es DTS:X para IAB?
GDC Technology, un proveedor de soluciones de cine digital líder a nivel mundial, y DTS, Inc. están trabajando juntos para ofrecer DTS:X compatible con IAB, que es un estándar internacional de audio inmersivo. Tanto DTS:X como IAB son formatos de sonido inmersivo basados en objetos que transmiten con precisión el movimiento fluido del sonido para crear un paisaje sonoro de entretenimiento más rico al mover objetos sonoros hacia y a través de ubicaciones específicas dentro (delante, detrás, arriba y al lado) de la audiencia. , precisamente donde los colocó la mezcladora.
El bloque de medios integrado de GDC admite los formatos de audio inmersivo DTS:X e IAB, y este último representa un hito importante para ofrecer un único formato de audio interoperable. IAB permite a los estudios cinematográficos distribuir de manera eficiente contenido de audio inmersivo a las pantallas DTS:X en todo el mundo, exactamente como lo pretendieron los cineastas.
Un DTS:X para el Auditorio de Sonido Inmersivo del IAB
El SR-1000 IMB ofrece tres opciones de actualización de audio inmersivo DTS:X para IAB, lo que permite la creación de un auditorio equipado con tecnología DTS:X para IAB.
- Procesador de audio de cine 15.1 integrado, que elimina la necesidad de un procesador externo
- Potente decodificador DTS:X para IAB que admite hasta 32 canales
- Audio sobre Ethernet (AoE) basado en el estándar AES67
Beneficios clave
- Mayor precisión en la transmisión del movimiento del sonido, con tecnología de audio basada en objetos.
- Las configuraciones de altavoces flexibles permiten la instalación en salas de todos los tamaños.
- Modernice los cines a menor costo, ahorrando hasta un 50 % en comparación con otros sistemas de sonido inmersivo.
- Compatible con versiones anteriores de los sistemas 5.1 y 7.1.
Un auditorio de DTS:X para IAB Audio Inmersivo

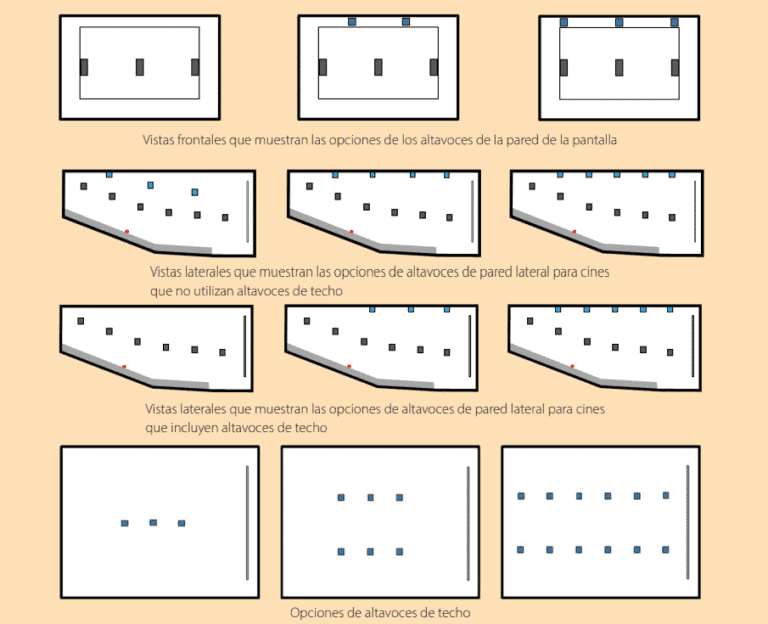

Configuraciones de altavoces altamente flexibles^
- DTS:X que admite IAB se basa en hasta tres capas: la capa base, una capa de altura y una capa superior.
- La capa base cubre todos los altavoces en una configuración típica 5.1 o 7.1.
- Las capas superior y de altura cubren todos los altavoces por encima de los oyentes y admiten efectos de altura.
^ Los diagramas de configuración son solo de referencia.
^^ DTS recomienda encarecidamente el uso de altavoces de techo; esta opción se utiliza para proyectos especiales y está sujeta a la aprobación de DTS.
Soluciones de audio integrales para el IMB SR-1000
GDC presenta una amplia gama de convertidores de audio opcionales diseñados específicamente para el SR-1000, lo que garantiza compatibilidad y una integración fluida en múltiples formatos de audio:
Las cajas de interfaz de audio serie AIB están equipadas con un convertidor digital a analógico (DAC) de alta calidad de 8 o 16 canales y ofrecen entradas de audio auxiliares, como amplificadores analógicos, micrófonos y reproductores multimedia, etc.
La serie DAC de convertidor digital a analógico presenta configuraciones de 8, 12, 16, 24 y 32 canales para salida analógica.
El convertidor bidireccional de 32×32 canales AE-6703 está diseñado para cerrar la brecha entre los estándares de audio AES3 y AES67.
Fader Remoto
Presentamos el Fader Remoto FR-1000, diseñado para integrarse perfectamente con bloques multimedia GDC que cuentan con procesamiento de audio cinematográfico incorporado.
Beneficios clave
- Compacto, perfecto para cualquier configuración
- Económico
- Expandible para adaptarse a necesidades futuras

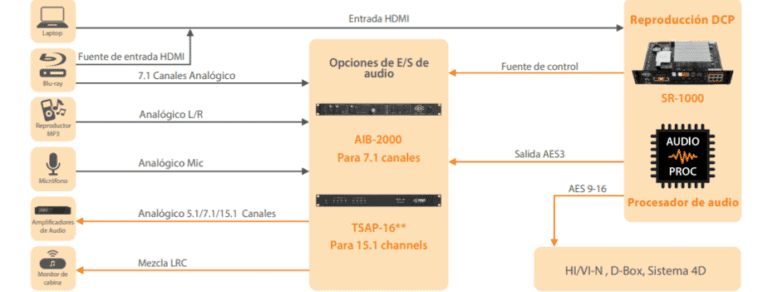

SR-1000 IMB y caja de interfaz de audio opcional para interactuar con equipos de audio externos*

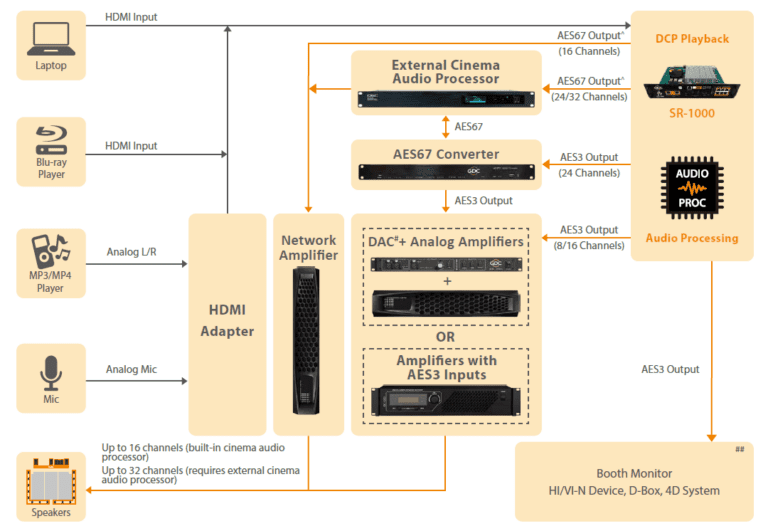

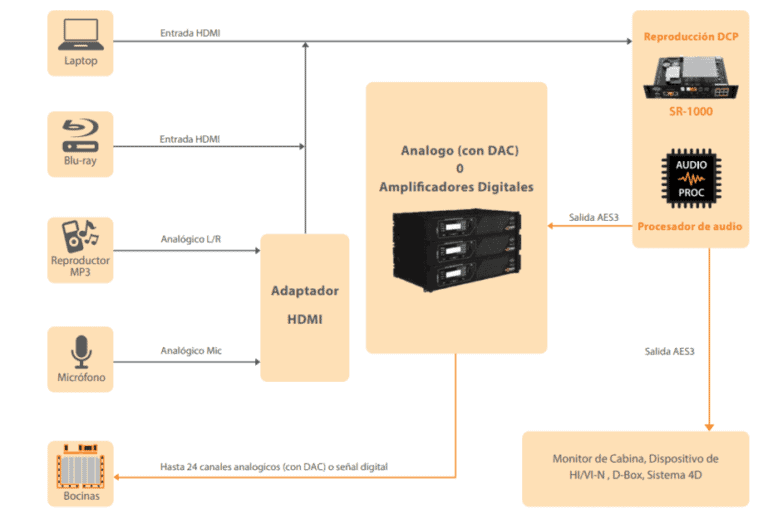

Solución para SR-1000 IMB con amplificadores digitales o analógicos*
* La configuración real del sistema puede variar según los requisitos específicos de la aplicación. Las especificaciones de las cajas de interfaz de audio pueden variar. Comuníquese con GDC para obtener más detalles..
# Convertidor digital AES3 a analógico, hasta 32 canales
## Depende de la configuración específica del sistema
Especificaciones
SR-1000 Tarjeta Multimedia Integrada Independiente™
- 2 x Gigabit Ethernet – (1GbE/RJ-45)
- 1 x eSATA 6 Gbps
- 2 x USB 3.0 (A-Type Female)
- 1 x BNC (entrada sincronizada de video)
- 1 x HDMI® 2.0 (entrada de contenido alternativo)
- 2 x 3G-SDI (alternative content input)1
- 8 x GPI (2 x RJ-45)
- 8 x GPO (2 x RJ-45)
- AES3 – 24-bit, up to 24-canalesl, 48 KHz (2/31 x RJ-45)
- AES671 – 24-bit, up to 32-canalesl^, 48 KHz
- Decodificador DTS: X de hasta 24 canales
- Ecualizador gráfico de hasta 15 canales de 1/3 de octava y control independiente de graves / agudos (canales no LFE)
- Parámetro EQ para canal LFE (subwoofer)
- Retardo global para todos los canales y retardo de audio independiente (500ms) para canal individual
- Compilacion-DCI
- JPEG 20002 – Standard
2K – 24, 25, 30, 48, 50, 60 (2D)
2K – 24, 25, 30 (3D)
Opción con mejora3
Opción HFR: 2K – 120 (2D); 48, 50, 60 (3D)
4K option: 4K – 24, 25, 30 (2D) - MPEG-2 SD/HD
- Paquetes de cine digital (DCP) SMPTE e Interop a velocidades de bits de hasta 500 Mbps1; BIA; EDE:X
- Conversión de espacio de color: compatible con YCbCr709, REC 709, XYZ ’, YCxCz
- Desentrelazado
- Escalador para admitir proyectores 2K y 4K
- Interfaz gráfica de usuario basada en web
- Automatización de cine – CA2.0
- Programación automática de listas de reproducción – CA2.0
- API para el control de sistemas TMS, NOC de terceros
Marca de agua forense NexGuard®
FIPS 140-2 (certificado de seguridad de nivel 3)
- TMS de terceros
- Sistemas 4D de terceros
- Superposición de subtítulos
- Soporte del proyector Cinecanvas ™
- Menos de 75 W
- CineCache 2TB
- Almacenamiento local redundante intercambiable en caliente (hasta 32 TB) con CineCache 2 TB
- Ultra Storage: servidor de almacenamiento centralizado CA2.0 con CineCache integrado de 2 TB por pantalla
Soporta SMPTE430-10
- Dimensiones: 320 (W) x 240 (D) x 63,7 (H) mm
- Peso – 1,4 kg
- Temperatura de funcionamiento: 0 ° C a 40 ° (32 ° F a 104 ° F)
- Humedad de funcionamiento: 20% a 90%, sin condensación
- Altitud máxima de funcionamiento: 10,000 pies (3000 m) sobre el nivel del mar3
1 Dependiendo de la opción SR-1000 elegida
2 Consulte con GDC sobre el soporte de resolución y velocidad de fotogramas específicos
3 Se requiere licencia pagada
4 Dependiendo de las especificaciones del disco duro
Especificaciones
Procesador de audio de cine incorporado
- Fuente DCP: canales de sonido envolvente 5.1 / 7.1 y hasta 24 canales de audio inmersivo DTS: X compatible con IAB
- Entrada HDMI – PCM de 8 canales
- Entrada de micrófono (a través de AIB-2000/2800/3000 o adaptador HDMI): entrada de nivel de micrófono con alimentación fantasma de +48 V conmutable, ganancia ajustable y HPF seleccionable (alimentación fantasma de +48 V y HPF seleccionable disponibles solo en AIB-2000 o AIB-3000)
- Entrada no sincronizada (a través de AIB-2000/2800/3000 o adaptador HDMI) – Entradas de nivel de línea estéreo
- Entrada 7.1 analógica balanceada (a través de AIB-2000) – Entradas de nivel de línea analógica de 8 canales
- Entrada no sincronizada (a través de AIB-2000/2800/3000 o adaptador HDMI) – Entradas de nivel de línea estéreo
- Salida de audio digital: AES3 de 16/24 canales, monitor LCR, HI / VI-N, LTC (sincronización para sistemas 4D) y señal de movimiento DBOX
- Entrada no sincronizada (a través de AIB-2000/2800/3000 o adaptador HDMI) – Entradas de nivel de línea estéreoes
- Procesamiento DSP (5.1/7.1/15.1): procesamiento DSP de punto flotante completo de 32 bits
- EQ gráfico para 7/15 canales (canales no LFE) -EQ gráfico de 1/3 de octava (27 bandas) -Ganancia de banda: -6 dB a 6 dB en pasos de 0,1 dB
- Graves/Agudos para 7/15 canales (canales no LFE) -Nivel de graves: -6 dB a 6 dB en incrementos de 0,1 dB -Nivel de agudos: -12 dB a 12 dB en pasos de 0,1 dB -Frecuencia de esquina triple: 1K/2K/3K/4K Hz
- EQ paramétrico de gestión de graves/LFE -Frecuencia central: 20 Hz a 120 Hz en pasos de 1 Hz -Ancho de banda (Q): 0,5 a 10 en pasos de 0,1 -Ganancia: -12~6 dB en pasos de 0,1 dB
- Filtro de paso bajo LFE – Predeterminado / SMPTE
- Crossover (solo para 5.1/7.1) -Modo: 2 vías
- Filtro de gestión de graves/crossover -Tipo de filtro: Butterworth, Linkwitz-Riley -Pendiente del filtro: -12, -24, -36, -48 dB/octava
- Limitador – Tipo de altavoz: pasivo/activo/procesador externo
- Retraso global para todos los canales – -400~400ms
- Retraso de audio para canal individual – 0~500ms
- Control de volumen (fader principal) para todos los canales – -90dB~10dB (fader 0~10)
- Configuración de la duración del silencio (aparición/desaparición gradual): de 0,2 a 5,0 segundos en pasos de 0,1
- Ganancia de canal para canal individual: -22 dB~8 dB en pasos de 0,1 dB
- Asignación de canal PCM – Sí
- Generador de señal: 100 Hz, 1 KHz, 10 KHz, PinkNoise, barrido
- Medidor de nivel de entrada de audio – 16 canales
- Copia de seguridad y restauración: ajustes preestablecidos de configuración de audio (ecualización (EQ), cruce, retardo de canal, retardo global y ganancia)
- Interfaz gráfica de usuario basada en web
- Automatización de cine CA2.0
- Programación automática de listas de reproducción CA2.0
- API para el control de sistemas TMS y NOC de terceros
- Salida de audio analógica (a través de la serie AIB o DAC) -> 105dB
