SR-1000 Standalone Integrated Media Block™

SR-1000 獨立媒體模塊

歷經時間考驗、性能極其穩定的IMB

概要

自數字電影問世以來,GDC 一直處於電影技術發展的前沿。從致力於推出率先上市的解決方案到提供卓越的客戶服務,GDC 被全球公認為集成媒體模塊(IMB) 技術的領導者。SR-1000 是GDC第六代數字影院媒體服務器,旨在實現近乎零維護和最低總擁有成本。 憑藉其面向未來的靈活架構,SR-1000 提供了多種經濟實惠的選擇,包括4K、內置無硬盤CineCache TM  2TB 和內置5.1/7.1 影院音頻處理器。此外,還有另外兩個可選升級:(i) 內置15.1 影院音頻處理器可用於替換DTS:X TM  安裝的外部影院處理器;(ii) 具有DTS:X 沉浸式音頻解決方案的16/24 聲道DTS:X 解碼功能。 SR-1000 DTS:X 解決方案支持SMPTE 的ST 2098-2 沉浸式音頻比特流(IAB) 標準,為影院分發提供單一的可互操作音頻格式。

SR-1000獨立IMB™主要特點

可靠性高

採用醫療和軍工等級的元器件,確保了系統的整體穩定性。SR-1000通過SGS 100,000小時平均無故障時間的認證。

兼容一、二、三、四代DLP Cinema® 數字放映機

兼容Barco、Christie和NEC等品牌的一、二、三、四代DLP Cinema® 數字放映機,確保放映的高可靠性和影片內容的安全傳輸。

電影緩存

SR-1000 IMB採用2TB容量的無機械硬盤CineCache (內置緩存) 設計,提供3個主要優勢:

1. 內容載入和播放可以在30分鐘內同時進行,無需機械硬盤存儲
CineCache 2TB可在播放過程中以極高的速度載入內容。內容載入和播放可以同時進行,無需機械硬盤存儲。一部普通的電影*可以在30分鐘內載入而不中斷播放, 再無需要等待電影結束再載入內容。

2. IMB之間的快速內容傳輸
對於使用CineCache 2TB的IMB,可以通過1Gbps LAN以閃電般的速度在IMB之間複製內容,而不會中斷IMB播放。一部電影*平均只需30分鐘左右就可以在IMB之間完成傳輸。

3. 3D雙機播放系統中的高速和高可靠性放映
CineCache 2TB是一項卓越的技術,可在雙機播放系統中以單眼120fps播放3D內容。

* 一部電影的平均放映時間在90到120分鐘之間。

支持播放數千部電影

SR-1000支持Ultra Storage (超級存儲) 機制,當與自動化影院系統CA2.0結合時,可播放2000部符合DCI規範的影片。播放時SR-1000無需載入內容數據,從而消除了內容管理操作。

內置Wi-Fi連接功能,用戶界面友好直觀

與SR-1000內置Wi-Fi連接的用戶界面友好直觀。操作員通過基於網頁的用戶界面, 可進行遠程配置和控制音頻和視頻功能; 通過鼠標拖放、過濾和導航功能,可以輕鬆地在選項卡或頁面之間切換。除了通過計算機或筆記本電腦訪問用戶界面,還可以通過移動設備(如智能手機或平板電腦)實現無線訪問。

內置音頻解決方案

SR-1000 提供各種內置音頻選項,包括5.1/7.1/15.1 影院音頻處理器和16/24 聲道DTS:X 解碼功能。DTS:X 沉浸式音頻解決方案完全支持SMPTE 的ST 2098-2 沉浸式音頻比特流(IAB) 標準,這是提供單一可互操作音頻格式的一個重要里程碑。支持SMPTE 的IAB 將為全球的大型DTS:X 銀幕帶來更加身臨其境的內容,這正是電影製作人所期望的。

SR-1000獨立IMB™

技術規格
  • 2 x 千兆以太網– (1GbE/RJ-45)
  • 1 x eSATA 6 Gbps
  • 2 x USB 3.0 (A-型母接口)
  • 1 x BNC (視頻同步輸入)
  • 1 x HDMI® 2.0 (替代內容輸入)
  • 8 x GPI (2 x RJ-45)
  • 8 x GPO (2 x RJ-45)
  • 16/24 比特AES, 16 聲道, 48/96 千赫茲( 2/31 x RJ-45)
  • 多達24 通道DTS:X 解碼功能
  • 多達15 通道1/3 倍頻程圖形均衡器和獨立的低音/高音控制(非LFE 通道)
  • LFE聲道的參數均衡器(低音炮)
  • 全局和單個通道的延遲(500ms)
  • 符合DCI標準
  • JPEG 2000 2 標準 2K – 24, 25, 30, 48, 50, 60 (2D) 2K – 24, 25, 30 (3D) 可選升級3 HFR 選項: 2K – 120 (2D); 48, 50, 60 (3D) 4K 選項: 4K – 24, 25, 30 (2D)
  • MPEG-2/MPEG-4 – 標清/高清
  • SMPTE 數字電影數據包(DCP), Interop DCP
  • 顏色空間轉換–支持YCbCr709, Rec.709, X’Y’Z’, YCxCz
  • 逐行掃描
  • 可支持2K和4K放映機
  • 基於網絡的圖形用戶界面
  • 自動化影院系統——CA2.0
  • 自動播放列表編程——CA2.0
  • 用於從第三方TMS和NOC系統進行控制的API
  • NexGuard® 取證水印
  • FIPS 140-2 (Level 3 安全認證)
  • 第三方TMS軟件
  • 第三方4D系統
  • 字幕功能疊加
  • 放映機Cinecanvas™ 字幕支持
  • 小於75 瓦
  • CineCache 2TB
  • 本地冗餘熱插拔存儲 (高達32TB)
  • Ultra Storage (超級存儲) —CA2.0中央存儲服務器,每個屏幕的IMB帶有CineCache 2TB
  • 支持SMPTE430-10
  • 尺寸(寬x高x深) – 320 x 63.7 x 240 毫米
  • 重量– 1.4 千克
  • 運行溫度– 0°C至40°C (32°F至104°F)
  • 運行濕度– 20%至90%, 非凝結
  • 最大工作海拔– 海拔10,000英尺(3,000米)4

1取決於所選的SR-1000 選項

2 請與GDC確認是否支持特定幀頻和分辨率

3 升級需另行付費

4 取決於機械硬盤技術參數

内置的影院音頻處理器

內置影院音頻處理器 內置5.1/7.1/15.1 影院音頻處理器

SR-1000借助內置的影院音頻處理器選項能夠提供非凡的聲效,專為5.1和7.1 PCM非壓縮環繞聲功能而設⸺為最純淨而未被壓縮所“污染”的數字聲音。此外,內置15.1 影院音頻處理器可用於替換DTS:X 系統安裝的外部影院處理器。GDC可遠程升級影院軟件授權, 從而解鎖並適配內置影院音頻處理器的功能。嵌入式強勁的音頻處理器通過支持以下功能來實現影院音響系統的精 確校準:
  • 5.1/7.1音頻均衡器(EQ) – 1/3倍頻程圖形均衡器,帶獨立低音和高音控制(非LFE通道) – 參數均衡(可選擇專用的通用LFE設置或SMPTE標準LFE設置)
  • 具有可選濾波器類型和可配置斜率的二分頻分頻器(僅限5.1/7.1)
  • 音量控制器(增益調整),全局和單個通道延遲
  • 未壓縮音頻處理(包括HDMI輸入上的LPCM)
  • 提供監聽揚聲器輸出(僅限5.1/7.1)
  • 內置信號發生器,靜音功能可配置淡入/淡出時間,動態範圍廣
  • 音頻輸入電平顯示,易於配置備份和恢復
  • 聲道路由和復制
GDC為SR-1000提供可選IO(輸入/輸出)盒AIB-2000,內置8通道優質DAC,提供與外部音頻設備連接的接口(如模擬放大器、監聽音箱、麥克風和媒體播放器)。GDC 還為模擬輸出提供16 通道/24 通道DAC 選項。

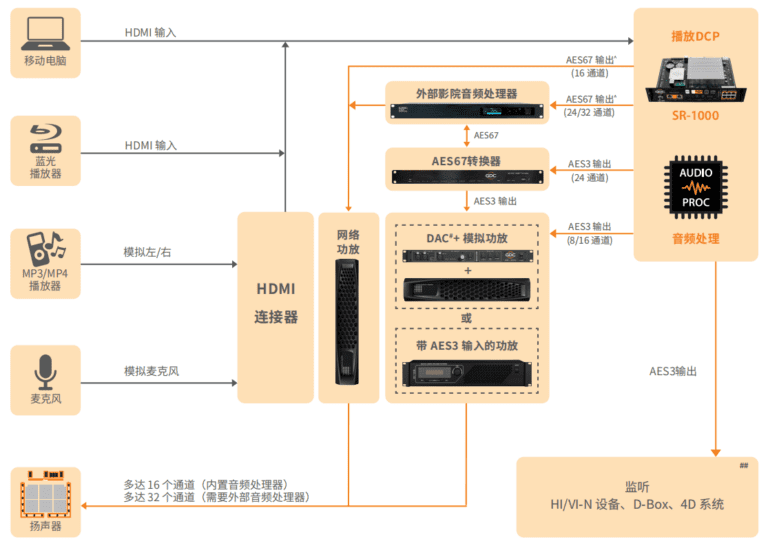

SR-1000 IMB和功放的解決方案*

獨立媒體模塊SR-1000

SR-1000 IMB 和可選的音頻IO 盒以連接外部音頻設備*

獨立媒體模塊SR-1000

*實際系統配置可能因具體應用要求而異。詳情請聯繫GDC

**詳情請閱讀MAG 的TSAP-16 產品手冊; TSAP-16 是一個標準的16 通道DAC(AES3 到模擬音頻轉換器)

技術規格

SR-1000內置影院音頻處理器
  • DCP源 – 5.1/7.1 環繞聲聲道和多達24 聲道的DTS:X 沉浸式音頻支持IAB
  • HDMI 輸入 – 8聲道PCM
  • 麥克風輸入(通過AIB-2000 或HDMI適配器) – 麥克風電平輸入,帶可切換+48V 幻象電源、可調增益和可選HPF(通過AIB-2000)
  • 非同步輸入(通過AIB-2000 或HDMI適配器) – 立體聲線路電平輸入
  • 模擬平衡7.1 輸入(通過AIB-2000) – 8通道模擬線路電平輸入
  • 數字音頻輸出– 16/24 通道AES3、LCR 監視器、HI/VI-N、LTC(4D 系統同步)和DBOX 運動信號
  • 模擬輸出音頻輸出(通過IO盒) – 8/16/24通道平衡模擬線路電平輸出
  • DSP處理(5.1/7.1/15.1) – 32位全浮點DSP處理
  • 7/15通道(非LFE通道)的圖形均衡器 – 1/3倍頻程圖形均衡器(27個頻段); – 頻帶增益:以0.1dB的間隔從-6dB至6dB
  • 7/15通道的低音/高音(非LFE通道) – 低音增益:以0.1dB的間隔從-6dB至6dB; – 高音增益:以0.1dB的間隔從-12dB至12dB; – 高音轉折頻率:1k/2k/3k/4k 赫茲
  • LEF參數均衡器– 中心頻率:以10赫茲的間隔從20至120赫茲; – 帶寬(Q值):以0.1的間隔從0.5至10; – 增益:以0.1dB的間隔從-12dB至6dB
  • LFE低通濾波器– 默認或SMPTE標準(可選)
  • 分頻器(僅適用於5.1/7.1) – 模式:二分頻; – 濾波器類型: Butterworth, Linkwitz-Riley; – 濾波器斜率: -6, -12, -18, -24, -36, -48 dB/每頻程
  • 所有聲道的全局延遲– -250ms至200ms
  • 單個聲道的音頻延遲– 0ms至500ms
  • 所有頻道的音量控制(主音量調節器) – 90dB至10dB(調節器0 – 10)
  • 靜音(淡入/淡出)持續時間配置– 以0.1秒的間隔從0.2秒至5.0秒
  • 單個聲道的音量增益– 以0.1dB的間隔從-22dB至8dB
  • PMC通道分配– 有
  • 信號發生器– 100赫茲, 1K赫茲, 10K赫茲, 粉噪, 掃頻
  • 音頻輸入電平表– 16聲道
  • 備份還原– 音頻配置預設(均衡EQ, 通道延遲, 全局延遲和增益)
  • 基於網頁的圖形用戶界面
  • 自動化影院系統CA2.0
  • 自動生成播放列表CA2.0
  • 用於從第三方TMS和NOC系統進行控制的API
  • 動態範圍(通過IO 盒) – 大於105dB

採用支持IAB 的DTS:X 沉浸式音頻解決方案

內置16 或24 通道DTS:X 解碼功能

全球領先的數字電影解決方案提供商GDC Technology與DTS攜手合作,提供一流的沉浸音效-支持IAB的DTS:X臨境音給予世界各地的影院。
GDC+DTS+IAB

支持IAB 的DTS:X 技術的優勢

  • 靈活的揚聲器配置,適合安裝在各種不同大小的影廳中。
  • 可以較低成本改造影廳,與其他3D 音響系統相比,最多可節省50%的成本。
  • 通過基於聲音對象的音頻技術,能夠以更高精準度還原聲音。
  • 向下兼容5.1 和7.1 系統。

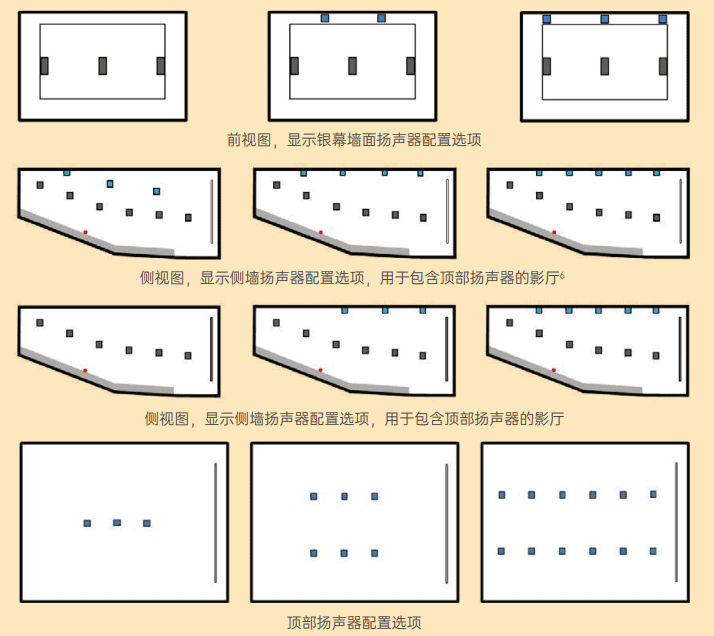

DTS:X ‒ 高度靈活的揚聲器配置##
  • 支持IAB 的DTS:X 最多基於三層:基礎層、高空層和頂層。
  • 基礎層覆蓋了典型5.1 或7.1 影院中的所有揚聲器。
  • 高空層和頂層覆蓋聽眾上方的所有揚聲器並支持高空效果。
獨立媒體模塊SR-1000
##配置圖僅供參考
