16通道影院音频处理器 AIB-3000

16通道影院音频处理器
AIB-3000

带有增强低音管理的DTS Surround Cinema 环景音

概要

AIB-3000是一款独立运行的16通道影院音频处理器,可兼容当前市面主流及传统的DCI服务器,支持5.1/7.1音频格式以及多达16通道的音频处理。DTS Surround Cinema环景音官方认证的影厅通过精确的声音系统校准,并利用带有增强型低音管理功能的全频环绕扬声器系统,呈现震撼的环绕声体验。
AIB-3000还可作为数模转换器(DAC)使用,包含内置监听扬声器,并提供多种辅助音频输入接口,包括麦克风及外部媒体播放器模拟输入。此外,该设备支持通过以太网远程控制,并可通过HM-100扩展模块,支持带AC3等编码音频格式的HDMI/SPDIF数字输入。

主要优势

  1. 环绕声低音管理
  2. 符合DTS Surround Cinema 环景音标准的空间校准
  3. 内置分频器(三分频),提升音频质量并降低安装成本
  4. 高达16通道的音频处理能力以及DAC转换器
  5. 带音量旋钮的内置监听扬声器
  6. 非同步和麦克风输入提供灵活的音频集成和麦克风的直接连接
  7. HM-100可选模块提供了HDMI/SPDIF接口,并且支DTS/AC3解码功能
  8. 12V备用电源
  9. LCD显示屏显示控制界面
  10. 直观易用的用户界面

AIB-3000 前面板

AIB-3000 前面板

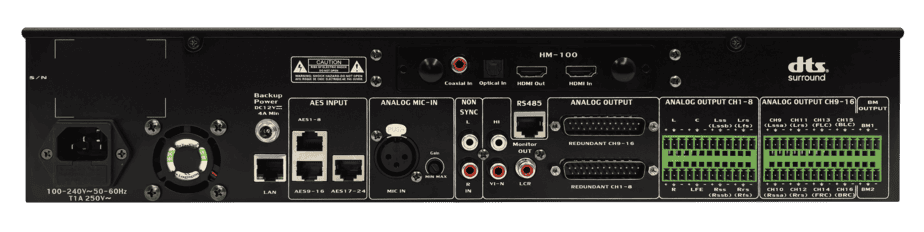

AIB-3000 后面板

16通道影院音频处理器 AIB-3000

用户操作界面

影院音频处理器AIB-3000的主要特点

AIB-3000影院音频处理器通过支持以下功能实现精确的影厅声音系统校准:

  • 最先进的DTS环绕声调音技术
  • 通过直观的通道混音器实现扬声器配置的高度灵活性
  • 强大的混合 GEQ/PEQ,可通过简单的界面实现精确的音色调校
  • 精确的时间控制模块,用于通道和扬声器驱动器之间的相位调整
  • 具备可选滤波器类型和可配置斜率的三分频
  • 可为所有环绕声通道提供定制低音管理
  • 参数均衡器
  • 监听扬声器输出
  • 内置信号发生器,静音,可配置淡入/淡出时间,动态范围广
  • 显示音频输入电平

DTS Surround Cinema 音效厅的主要优势

通过安装AIB-3000影院音频处理器,现在就可以打造一个“DTS Surround Cinema 环景音”影厅,其扬声器布局需符合 DTS Surround Cinema 环景音影院指南,具有全频带环绕声,并以DTS目标曲线进行影厅调试。DTS Surround Cinema 环景音影厅认证需要由授权技术人员进行现场认证。

使用标准DCP格式
经认证的DTS Surround Cinema 环景音影厅可以播放标准的5.1/7.1 DCP。

每一部电影都更动听

  • 结合优化的 DTS目标曲线与先进调音技术,DTS Surround Cinema 环景音方案可呈现震撼出色的影院音效体验。
  • 具有扩展的频率范围,可显著提高环绕声影厅的整体呈现质量。

可轻松升级为支持IAB的DTS:X临境音影厅
经过认证的 DTS Surround Cinema 环景音影厅可保留现有扬声器及其位置,轻松升级为支持IAB的DTS:X临境音影厅

强大的品牌影响力
可以获得影厅认证授权牌等营销材料,用以推广DTS Surround Cinema 环景音影厅。

16通道影院音频处理器 AIB-3000

AIB-3000的技术参数

平衡模拟输出

  • THD+N: <0.005%
  • 频率响应: +/-0.5dB (20 Hz – 20K Hz)
  • 动态范围: >105dB

AES3 输入

  • 接口: 3 x RJ-45 平衡
  • 抗阻: 110 Ω
  • 输入电平: 0.5 – 10 Vpp

非同步输入

  • 接口:2x RCA 非平衡
  • 最大输入电平: +8.2dBu
  • 阻抗: 10K Ω

麦克风输入

  • 接口: 卡依母头 平衡或非平衡
  • 最大增益: +32 dB
  • 幻象电源: +48 V 可切换
  • 阻抗: 750 Ω (平衡) or 375 Ω (非平衡)

模拟输出CH1-16及环绕低音通道BM1-2

  • 接口: 18x 3-凤凰头 平衡

  • 频率范围: 20 Hz – 20,000 Hz
  • 阻抗: 100 Ω (平衡) 或 50 Ω (非平衡)
  • 最大输出电平: +13 dBu

冗余模拟输出CH1-16

  • 接口: 2x 公头 HD-25 平衡
  • 频率范围: 20 Hz – 20,000 Hz
  • 阻抗: 100 Ω (平衡) 或 50 Ω (非平衡)
  • 最大输出电平: +13 dBu

Hi/Vi-N

  • 接口: 非平衡 2x RCA

监听输出 (L+C+R混合)

  • 接口:非平衡  1x RCA

监听扬声器

  • 可选择来源: LCR 混合或特定通道*
  • 主电源输入: 交流 100V-240V 50/60Hz
  • 备用电源输入: 直流 +12VDC, 4A
  • 最大功率: <50W
  • 标准工作温度: 0°C – 40°C (32°F – 104°F)
  • 非工作温度: -10°C – 60°C (14°F – 140°F)
  • 标准工作湿度: 20% – 80%,非凝结
  • 非工作湿度: 20% – 80%,非凝结
  • 尺寸 (WxHxD): 483 x 88 x 300 毫米 (19” x 3.5” x 11.8”)
  • 净重: 3.9 公斤 (8.6 磅)
  • 装运尺寸 (WxHxD): 526 x 130 x 430 毫米 (20.7” x 5.1” x 16.9”)
  • 装运重量: 4.8 公斤 (10.6 磅)

* 注:在5.1/7.1配置中,可以选择特定的通道。在15.1配置中,固定为LCR混合通道。

HM-100(附加组件)的技术参数

  • HDMI 2.0(PCM 7.1声道,DTS数字环绕声5.1声道/ AC3 5.1声道)
  • COAXIAL(PCM 2.0声道,DTS数字环绕声5.1声道/ AC3 5.1声道)
  • OPTICAL(PCM 2.0声道,DTS数字环绕声5.1声道/ AC3 5.1声道)
  • HDMI2.0 输出(视频直通) 4K/60Hz
  • DTS 数字环绕声5.1
  • AC3 5.1
  • PCM 2.0
  • PCM 5.1/7.1(仅限HDMI接口)
  • 32KHz, 44.1KHz,48KHz,96KHz
  • 125 x 106 x 22 mm(4.92”x4.17”x0.87”)
  • 0.09 kg (0.20 lbs)
  • 165 x 40 x 142 mm(6.50” x 1.57” x 5.59”)
  • 0.14 kg (0.31 lbs)

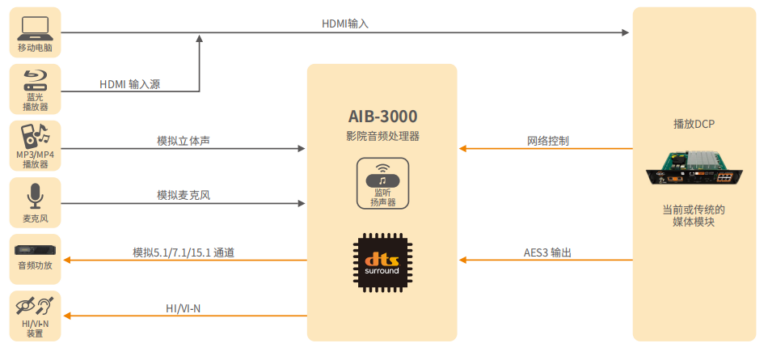

AIB-3000与外部音频设备连接的示意图*

16通道影院音频处理器 AIB-3000

* 实际的系统配置可能会根据具体的应用要求而有所不同。请联系GDC了解更多详细信息。

对于配备HM-100的AIB-3000设备来说,可提供HDMI和SPDIF输入接口

遥控器

推出的FR-2000和FR-1000遥控器,是专为AIB-3000与GDC内置影院音频处理器的IMB实现无缝集成而设计。两款遥控器都具备可拓展的音频控制用户界面,以满足未来的需求。



FR-2000的核心优势

  • 更大的屏幕,带来更出色的可读性
  • 适用于桌面或壁挂安装
  • 支持Wi-Fi和有线以太网连接
16通道影院音频处理器 AIB-3000

FR-1000的核心优势

  • 性价比高
  • 体积小巧,适配各类放映间布置
  • 支持Wi-Fi连接

16通道影院音频处理器 AIB-3000

AIB-3000尺寸图

16通道影院音频处理器 AIB-3000

HM-100尺寸图

16通道影院音频处理器 AIB-3000
