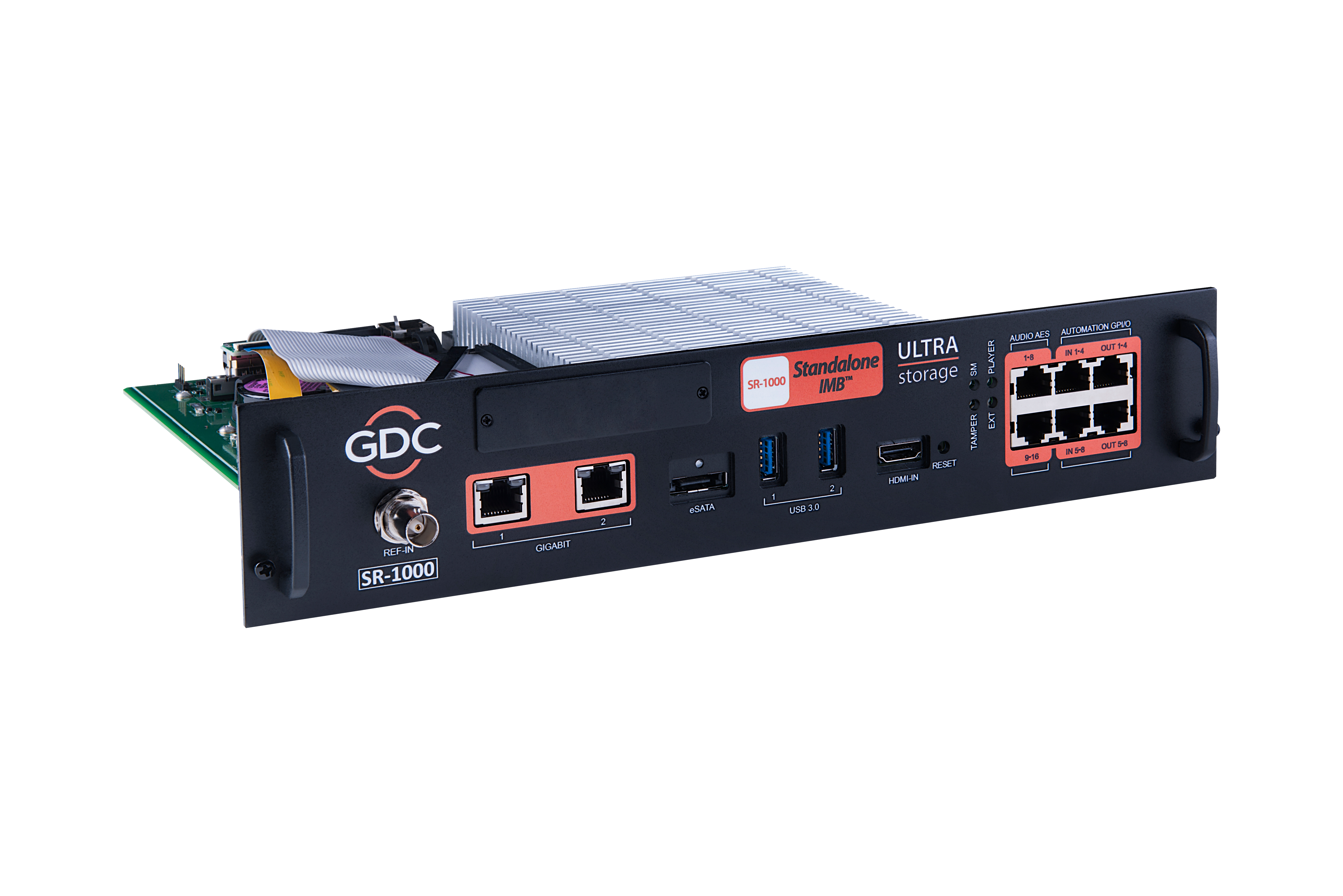

独立媒体模块™

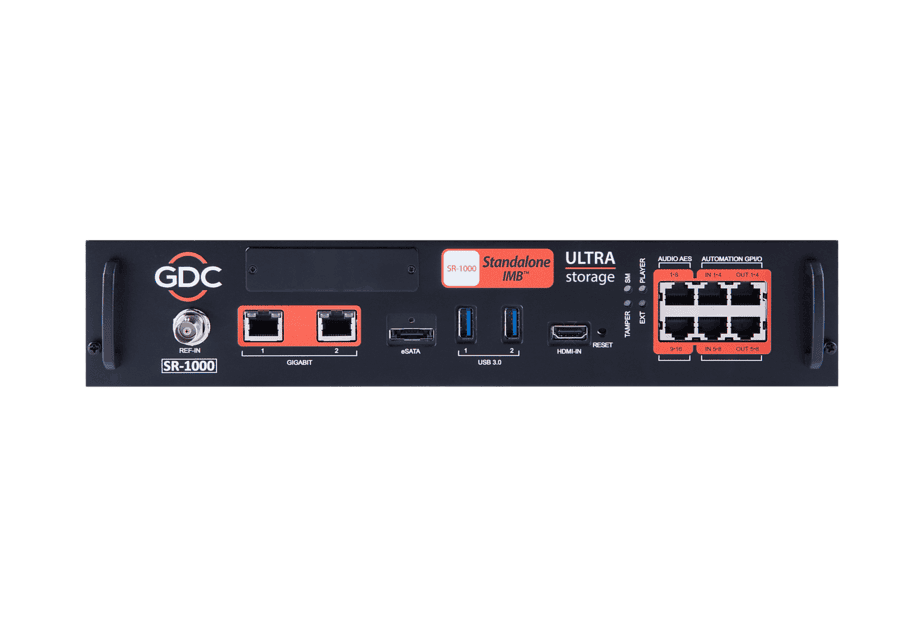

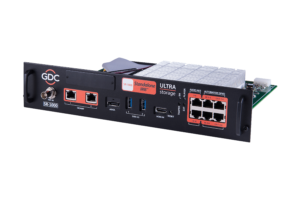

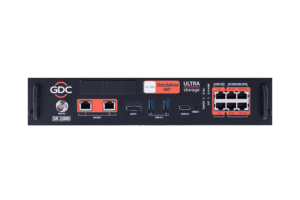

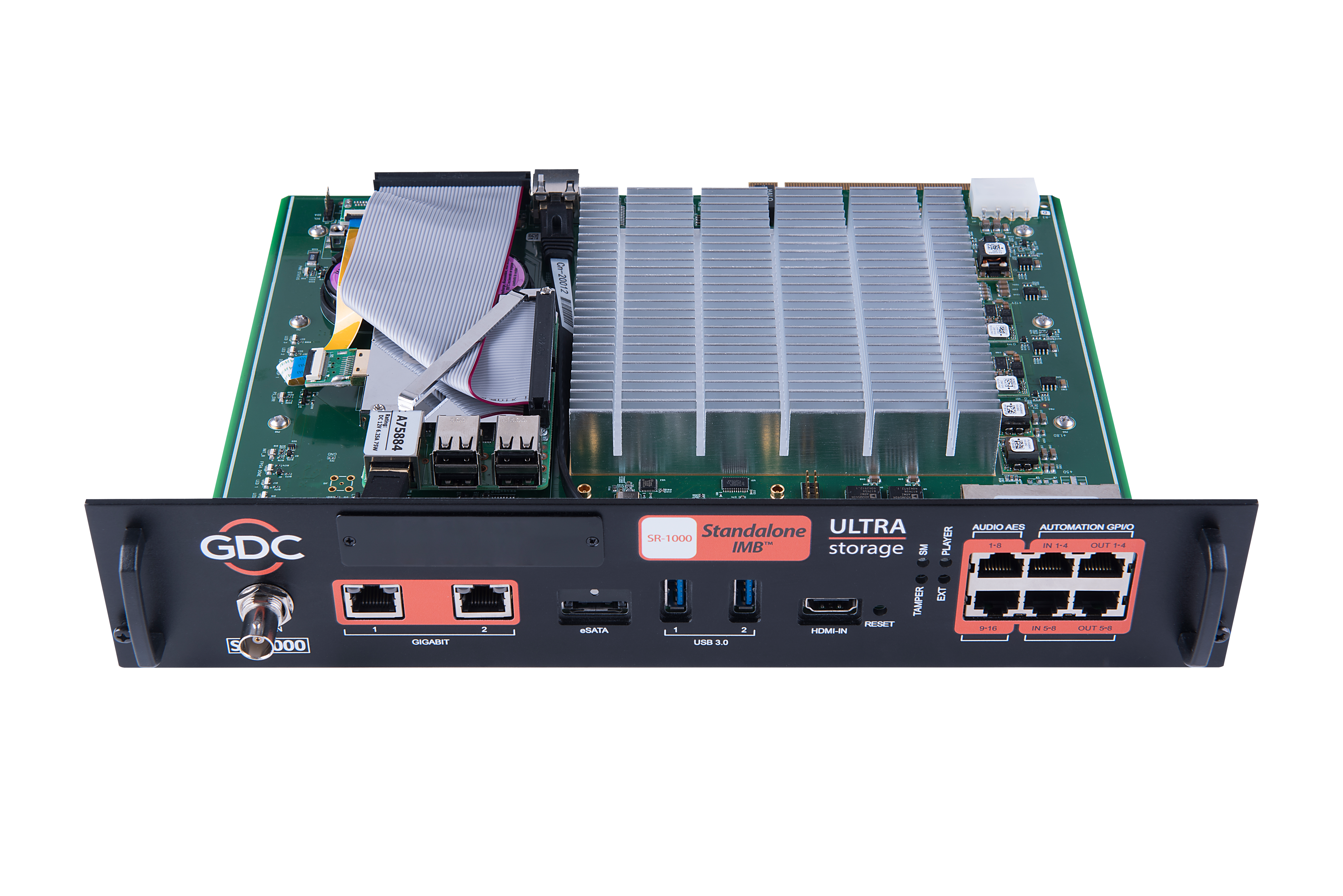

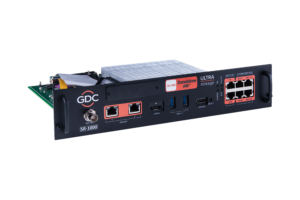

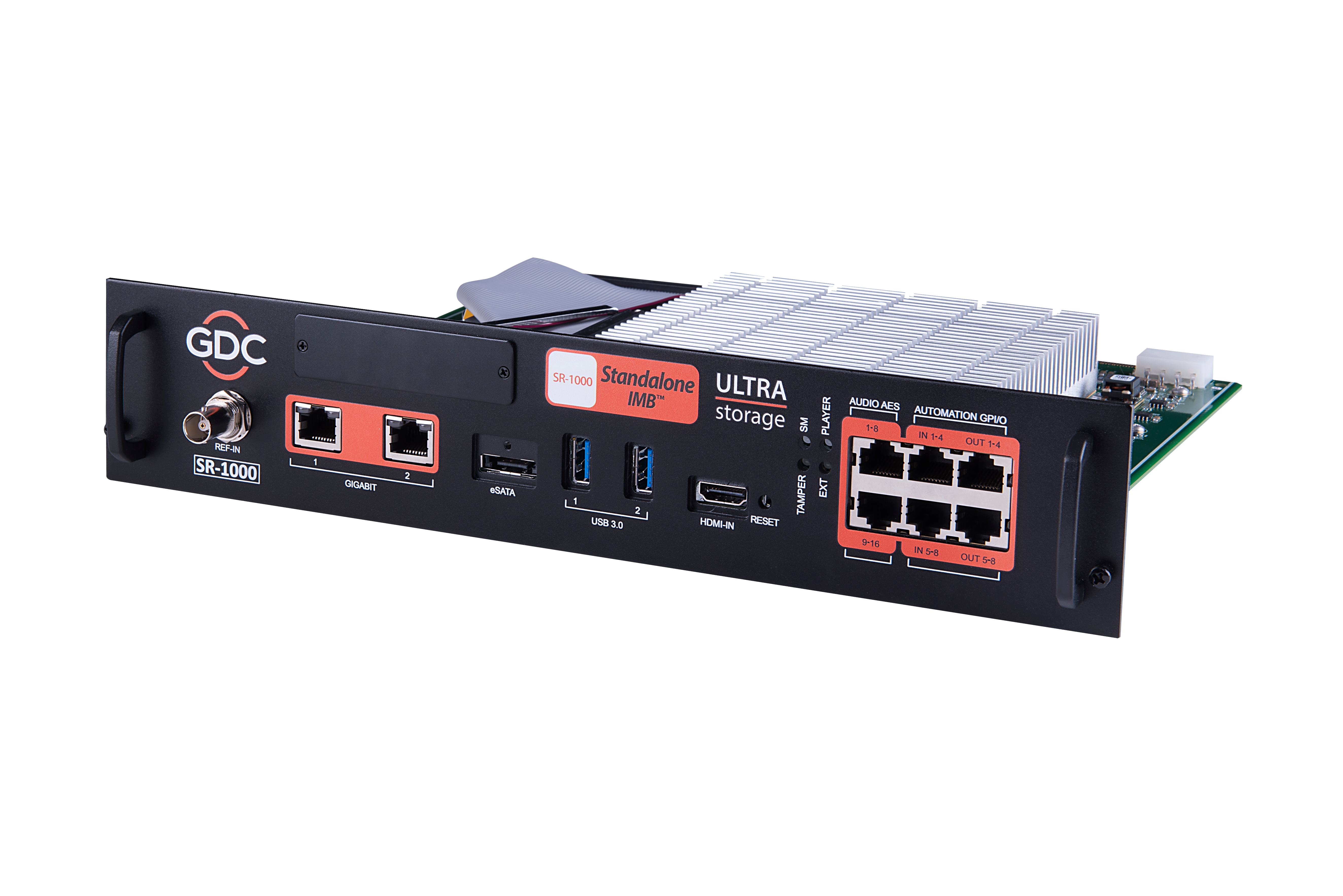

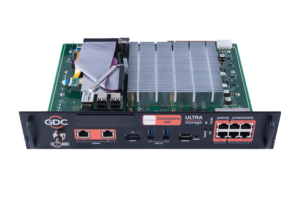

SR-1000

历经时间考验、性能极其稳定的IMB

概要

自数字电影问世以来,GDC 一直处于电影技术发展的前沿。从致力于推出率先上市的解决方案到提供卓越的客户服务,GDC 被全球公认为集成媒体模块 (IMB) 技术的领导者。 SR-1000 是GDC第六代数字影院媒体服务器,旨在实现近乎零维护和最低总拥有成本。


凭借其面向未来的灵活架构,SR-1000 提供了多种经济实惠的选择,包括 4K、内置无硬盘CineCacheTM  2TB 和内置 5.1/7.1 影院音频处理器。此外,还有另外两个可选升级:(i) 内置15.1 影院音频处理器可用于替换 DTS:XTM  安装的外部影院处理器;(ii) 具有 DTS:X 沉浸式音频解决方案的 16/24 声道 DTS:X 解码功能。


SR-1000 DTS:X 解决方案支持 SMPTE 的 ST 2098-2 沉浸式音频比特流 (IAB) 标准,为影院分发提供单一的可互操作音频格式。

SR-1000独立IMB™主要特点

可靠性高

采用医疗和军工等级的元器件,确保了系统的整体稳定性。 SR-1000通过SGS 100,000小时平均无故障时间的认证。

兼容一、二、三、四代DLP Cinema® 数字放映机

兼容Barco、Christie和NEC等品牌的一、二、三、四代DLP Cinema® 数字放映机,确保放映的高可靠性和影片內容的安全传输。

电影缓存

SR-1000 IMB采用2TB容量的无机械硬盘CineCache (内置缓存) 设计,提供3个主要优势:

1. 内容载入和播放可以在30分钟内同时进行,无需机械硬盘存储
CineCache 2TB可在播放过程中以极高的速度载入内容。内容载入和播放可以同时进行,无需机械硬盘存储。一部普通的电影 * 可以在30分钟内载入而不中断播放, 再无需要等待电影结束再载入内容。

2. IMB之间的快速内容传输
对于使用CineCache 2TB的IMB,可以通过1Gbps LAN以闪电般的速度在IMB之间复制内容,而不会中断IMB播放。一部电影 * 平均只需30分钟左右就可以在IMB之间完成传输。

3. 3D双机播放系统中的高速和高可靠性放映
CineCache 2TB是一项卓越的技术,可在双机播放系统中以单眼120fps播放3D内容。

* 一部电影的平均放映时间在90到120分钟之间。

支持播放数千部电影

SR-1000支持Ultra Storage (超级存储) 机制,当与自动化影院系統CA2.0结合时,可播放2000部符合DCI规范的影片。播放时SR-1000无需载入內容数据,从而消除了内容管理操作。

内置Wi-Fi连接功能,用户界面友好直观

与SR-1000内置Wi-Fi连接的用户界面友好直观。操作员通过基于网页的用户界面, 可进行远程配置和控制音频和视频功能; 通过鼠标拖放、过滤和导航功能,可以轻松地在选项卡或页面之间切换。除了通过计算机或笔记本电脑访问用户界面,还可以通过移动设备(如智能手机或平板电脑)实现无线访问。

内置音频解决方案

SR-1000 提供各种内置音频选项,包括 5.1/7.1/15.1 影院音频处理器和 16/24 声道 DTS:X 解码功能。 DTS:X 沉浸式音频解决方案完全支持 SMPTE 的 ST 2098-2 沉浸式音频比特流 (IAB) 标准,这是提供单一可互操作音频格式的一个重要里程碑。 支持 SMPTE 的 IAB 将为全球的大型 DTS:X 银幕带来更加身临其境的内容,这正是电影制作人所期望的。

SR-1000独立IMB™

技术规格


  • 2 x 千兆以太网 – (1GbE/RJ-45)
  • 1 x eSATA 6 Gbps
  • 2 x USB 3.0 (A-型母接口)
  • 1 x BNC (视频同步输入)
  • 1 x HDMI® 2.0 (替代內容输入)
  • 8 x GPI (2 x RJ-45)
  • 8 x GPO (2 x RJ-45)
  • 16/24 比特 AES, 16 声道, 48/96 千赫茲(2/31  x RJ-45)
  • 多达 24 通道 DTS:X 解码功能
  • 多达 15 通道 1/3 倍频程图形均衡器和独立的低音/高音控制(非 LFE 通道)
  • LFE声道的参数均衡器(低音炮)
  • 全局和单个通道的延迟(500ms)
  • 符合DCI标准
  • JPEG 20002
    标准
    2K – 24, 25, 30, 48, 50, 60 (2D)
    2K – 24, 25, 30 (3D)
    可选升级3
    HFR 选项: 2K – 120 (2D); 48, 50, 60 (3D)
    4K 选项: 4K – 24, 25, 30 (2D)
  • MPEG-2/MPEG-4 – 标清/高清
  • SMPTE 数字电影数据包 (DCP), Interop DCP
  • 颜色空间转换–支持 YCbCr709, Rec.709, X’Y’Z’, YCxCz
  • 逐行扫描
  • 可支持2K和4K放映机
  • 基于网络的图形用户界面
  • 自动化影院系统——CA2.0
  • 自动播放列表编程——CA2.0
  • 用于从第三方TMS和NOC系统进行控制的API
  • NexGuard® 取证水印
  • FIPS 140-2(Level 3 安全认证)
  • 第三方TMS软件
  • 第三方4D系统
  • 字幕功能叠加
  • 放映机Cinecanvas™ 字幕支持
  • 小于75 瓦
  • CineCache 2TB
  • 本地冗余热插拔存储(高达32TB)
  • Ultra Storage (超级存储)—CA2.0中央存储服务器,每个屏幕的IMB带有CineCache 2TB
  • 支持SMPTE430-10
  • 尺寸(宽x高x深) – 320 x 63.7 x 240 毫米
  • 重量 – 1.4 千克
  • 运行溫度 – 0°C至40°C (32°F至104°F)
  • 运行湿度 – 20%至90%, 非凝结
  • 最大工作海拔 – 海拔10,000英尺(3,000米)4



1 取决于所选的SR-1000 选项
2 请与GDC确认是否支持特定帧频和分辨率
3 升级需另行付费
4 取决于机械硬盘技术参数

内置的影院音频处理器

内置 5.1/7.1/15.1 影院音频处理器

SR-1000借助内置的影院音频处理器选项能够提供非凡的声效,专为5.1和7.1 PCM非压缩环绕声功能而设⸺为最纯净而未被压缩所“污染”的数字声音。此外,内置 15.1 影院音频处理器可用于替换 DTS:X 系统安装的外部影院处理器。GDC可远程升级影院软件授权, 从而解锁并适配内置影院音频处理器的功能。嵌入式强劲的音频处理器通过支持以下功能来实现影院音响系统的精
确校准:

  • 5.1/7.1音频均衡器(EQ)
    – 1/3倍频程图形均衡器,带独立低音和高音控制(非LFE通道)
    – 参数均衡(可选择专用的通用LFE设置或SMPTE标准LFE设置)
  • 具有可选滤波器类型和可配置斜率的二分频分频器(仅限5.1/7.1)
  • 音量控制器(增益调整),全局和单个通道延迟
  • 未压缩音频处理(包括HDMI输入上的LPCM)
  • 提供监听扬声器输出(仅限5.1/7.1)
  • 内置信号发生器,静音功能可配置淡入/淡出时间,动态范围广
  • 音频输入电平显示,易于配置备份和恢复
  • 声道路由和复制

GDC为SR-1000提供可选IO(输入/输出)盒AIB-2000,内置8通道优质DAC,提供与外部音频设备连接的接口(如模拟放大器、监听音箱、麦克风和媒体播放器)。GDC 还为模拟输出提供16 通道/24 通道 DAC 选项。

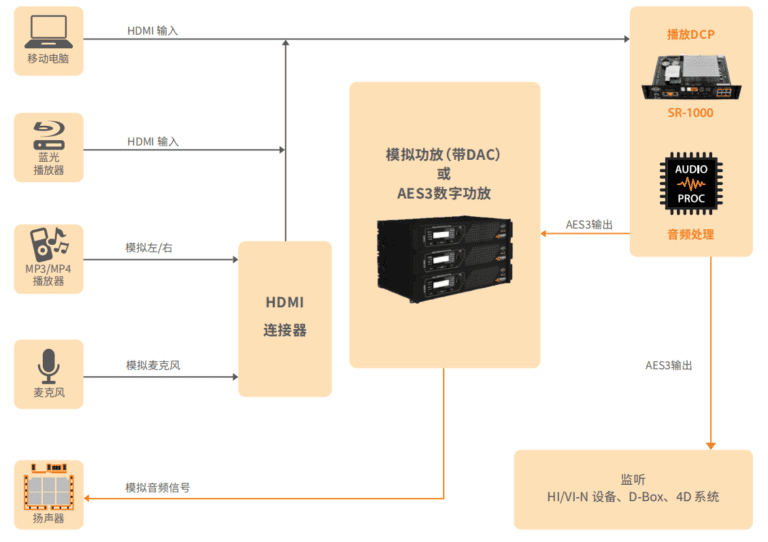

SR-1000 IMB和功放的解决方案*

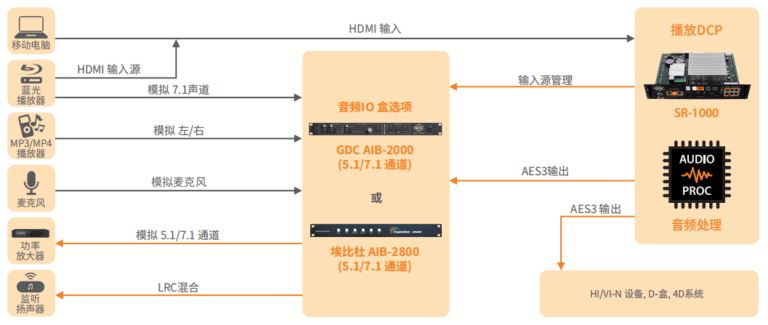

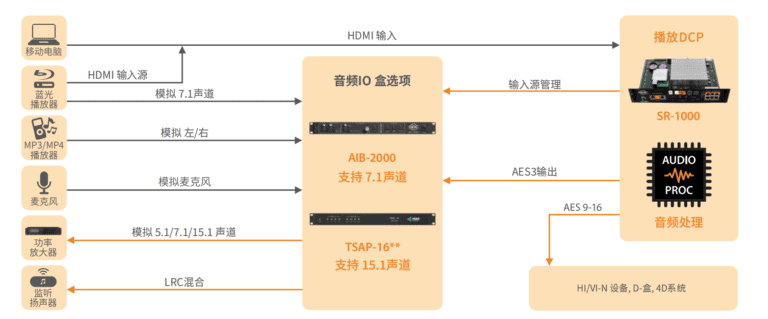

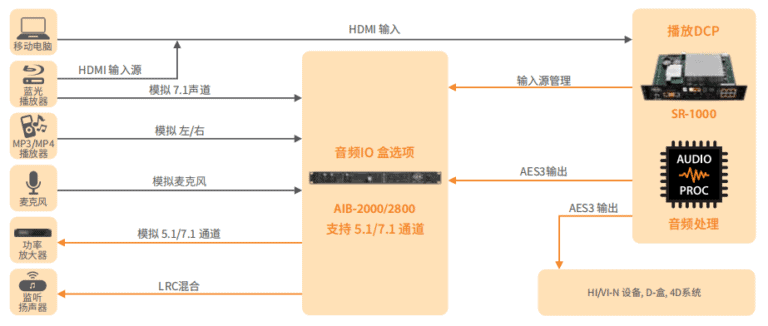

SR-1000 IMB 和可选的音频 IO 盒以连接外部音频设备*

*实际系统配置可能因具体应用要求而异。详情请联系GDC

**详情请阅读 MAG 的 TSAP-16 产品手册; TSAP-16 是一个标准的 16 通道 DAC(AES3 到模拟音频转换器)

技术规格

SR-1000内置影院音频处理器

  • DCP源 – 5.1/7.1 环绕声声道和多达 24 声道的 DTS:X 沉浸式音频支持IAB
  • HDMI 输入 – 8声道 PCM
  • 麦克风输入 (通过 AIB-2000 或 HDMI适配器) – 麦克风电平输入,带可切换 +48V 幻象电源、可调增益和可选 HPF(通过 AIB-2000)
  • 非同步输入(通过 AIB-2000 或 HDMI适配器) – 立体声线路电平输入
  • 模拟平衡 7.1 输入 (通过AIB-2000) – 8通道模拟线路电平输入
  • 数字音频输出 – 16/24 通道 AES3、LCR 监视器、HI/VI-N、LTC(4D 系统同步)和 DBOX 运动信号
  • 模拟输出音频输出(通过IO盒) – 8/16/24通道平衡模拟线路电平输出
  • DSP处理(5.1/7.1/15.1) – 32位全浮点DSP处理
  • 7/15通道(非LFE通道)的图形均衡器 – 1/3倍频程图形均衡器 (27个频段); –  频带增益:以0.1dB的间隔从-6dB至6dB
  • 7/15通道的低音/高音(非LFE通道) – 低音增益:以0.1dB的间隔从-6dB至6dB; –  高音增益:以0.1dB的间隔从-12dB至12dB; –  高音转折频率:1k/2k/3k/4k 赫兹
  • LEF参数均衡器 – 中心频率:以10赫兹的间隔从20至120赫兹; –  带宽(Q值):以0.1的间隔从0.5至10; – 增益:以0.1dB的间隔从-12dB至6dB
  • LFE低通滤波器 – 默认或SMPTE标准 (可选)
  • 分频器(仅适用于5.1/7.1) – 模式:二分频; –  滤波器类型: Butterworth, Linkwitz-Riley; –  滤波器斜率: -6, -12, -18, -24, -36, -48 dB/每频程
  • 所有声道的全局延迟 – -250ms至200ms
  • 单个声道的音频延迟 – 0ms至500ms
  • 所有频道的音量控制(主音量调节器) – 90dB至10dB(调节器 0 – 10)
  • 静音(淡入/淡出)持续时间配置 – 以0.1秒的间隔从0.2秒至5.0秒
  • 单个声道的音量增益 – 以0.1dB的间隔从-22dB至8dB
  • PMC通道分配 – 有
  • 信号发生器 – 100赫兹, 1K赫兹, 10K赫兹, 粉噪, 扫频
  • 音频输入电平表 – 16声道
  • 备份还原 – 音频配置预设 (均衡EQ, 通道延迟, 全局延迟和增益)
  • 基于网页的图形用户界面
  • 自动化影院系统CA2.0
  • 自动生成播放列表CA2.0
  • 用于从第三方TMS和NOC系统进行控制的API
  • 动态范围(通过IO 盒) – 大于105dB

采用支持 IAB 的 DTS:X 沉浸式音频解决方案

内置 16 或 24 通道 DTS:X 解码功能

全球领先的数字电影解决方案提供商GDC Technology与DTS携手合作,提供一流的沉浸音效-支持 IAB的DTS:X临境音给予世界各地的影院。

支持 IAB 的 DTS:X 技术的优势

  • 灵活的扬声器配置,适合安装在各种不同大小的影厅中。
  • 可以较低成本改造影厅,与其他3D 音响系统相比,最多可节省50%的成本。
  • 通过基于声音对象的音频技术,能够以更高精准度还原声音。
  • 向下兼容 5.1 和 7.1 系统。

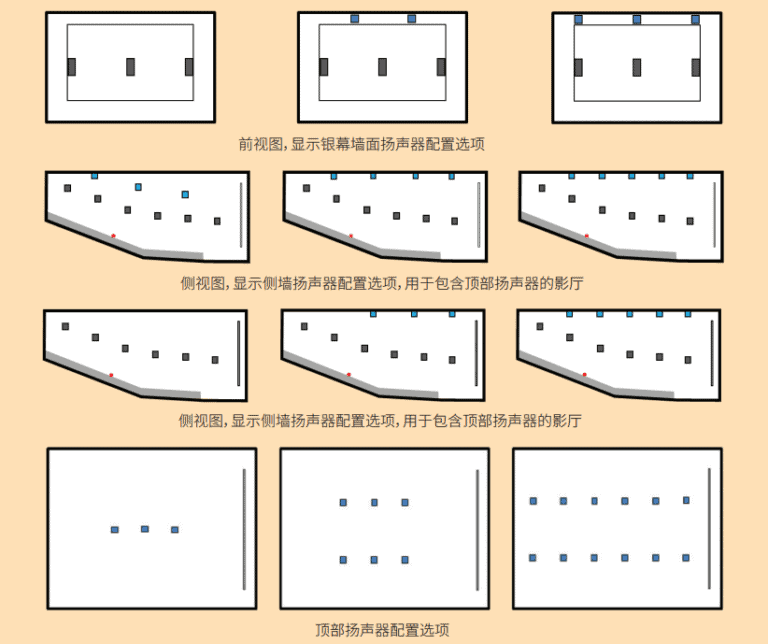

DTS:X ‒ 高度灵活的扬声器配置##

  • 支持 IAB 的 DTS:X 最多基于三层:基础层、高空层和顶层。
  • 基础层覆盖了典型 5.1 或 7.1 影院中的所有扬声器。
  • 高空层和顶层覆盖听众上方的所有扬声器并支持高空效果。

##配置图仅供参考
